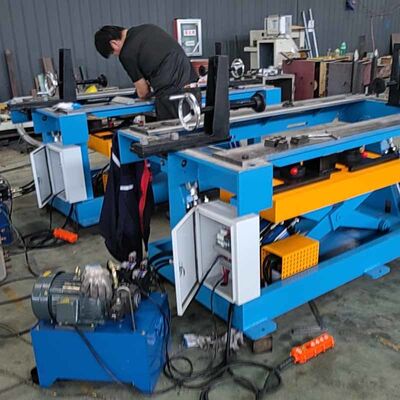

ZPT-3T Hydraulic Amorphous Transformer Core Stacking Table 90° Nền lắp ráp xoay
Tổng quan sản phẩm
Nền tảng xếp chồng và lắp ráp lõi amorphous chạy bằng thủy lực ZPT-3T là một trạm làm việc chuyên nghiệp được thiết kế đặc biệt cho sản xuất biến áp hợp kim amorphous.Không giống như bàn lắp ráp lõi thông thường trên thị trường, thiết bị này được tối ưu hóa hoàn toàn cho quy trình lắp ráp độc đáo của khung vô hình, hỗ trợ sản xuất hàng loạt của cả máy biến đổi vô hình ngâm dầu và loại khô.Trong sản xuất thực tế, người lao động có thể đặt cuộn trước trên nền tảng nâng thủy lực và điều chỉnh chính xác trục ngang.Bao bì cuộnThiết bị điều chỉnh chiều cao và chức năng xoay 90 °, trạm làm việc thích nghi với các tư thế lắp ráp khác nhau,giải quyết hiệu quả các vấn đề của hoạt động phức tạp, độ chính xác thấp và dễ bị hư hỏng lõi trong lắp ráp thủ công truyền thống. Nó tiêu chuẩn hóa rất nhiều các quy trình sản xuất và cải thiện tính nhất quán lắp ráp tổng thể của các bộ biến đổi vô hình.
Các tính năng chính và lợi thế kỹ thuật
-
Chuyên gia về lắp ráp biến áp vô hìnhĐược cấu trúc đặc biệt cho các đặc điểm lõi hợp kim vô hình, nền tảng hoàn toàn phù hợp với logic lắp ráp của lõi vô hình đa khung.Nó hoàn toàn tương thích với các sản phẩm biến áp loại dầu và khô, bao gồm các thông số kỹ thuật biến áp vô hình chính thống từ 30KVA đến 2000KVA, với sự liên quan đến ngành công nghiệp cực kỳ cao.
-
Nâng thủy lực chính xác và hoạt động ổn địnhĐược trang bị động cơ tương ứng 2,2KW và hệ thống thủy lực tiêu chuẩn với áp suất làm việc 21MPa, thiết bị cung cấp sức nâng ổn định.Với một đường đạp hiệu quả 300mm và tốc độ nâng đồng đều 40mm/s, nó đảm bảo điều chỉnh chiều cao trơn tru và không có giật, tránh dịch chuyển lõi hoặc trầy xước trong quá trình hoạt động.
-
Điều chỉnh chiều cao và góc linh hoạtĐộ cao làm việc tiêu chuẩn là 850mm, có thể được điều chỉnh động theo yêu cầu lắp ráp.nền tảng cho phép chuyển đổi linh hoạt các góc lắp ráp ngang và dọc, giúp công nhân hoàn thành việc chèn lõi và bọc trong tư thế tiết kiệm lao động nhất.
-
Trách nhiệm nặng & Khả năng thích nghi với kích thước lớnVới dung lượng tải trọng tiêu chuẩn 3000KG, bàn chịu được các tập hợp lõi vô hình nặng một cách ổn định mà không bị biến dạng. Nó thích nghi với kích thước mảnh làm việc từ 700 ~ 1600mm (chiều dài),360 700 mm (chiều rộng) và 400 900 mm (chiều cao), đáp ứng nhu cầu tùy chỉnh sản xuất đa dạng.
-
Cấu trúc bền vữngSử dụng truyền dẫn tuyến tính chính xác cao và bố trí trạm thủy lực tích hợp, toàn bộ máy chạy với ma sát thấp và độ chính xác định vị cao.với cấu trúc cơ thể vững chắc và ổn định, thích hợp cho hoạt động liên tục lâu dài của xưởng công nghiệp.
Các thông số kỹ thuật hoàn chỉnh
Sau đây là các thông số kỹ thuật tiêu chuẩn của nền tảng lắp ráp lõi biến áp vô hình ZPT-3T.Tất cả các thông số kích thước và chức năng có thể được tùy chỉnh theo các điều kiện sản xuất tại chỗ của khách hàng và tiêu chuẩn sản phẩm biến áp.
|
Điểm kỹ thuật
|
Dữ liệu thông số kỹ thuật
|
|
Mô hình máy
|
Nền tảng xếp chồng và lắp ráp lõi vô hình ZPT-3T
|
|
Độ cao làm việc tiêu chuẩn
|
850mm
|
|
Kích thước đồ đạc áp dụng (L × W × H)
|
7001600mm × 360700mm × 400900mm
|
|
Khả năng nâng số
|
3000kg
|
|
Động cơ nâng
|
300mm
|
|
Tăng tốc độ chạy
|
40mm/s
|
|
Tổng công suất phù hợp
|
2.2KW
|
|
Tổng trọng lượng máy
|
1500kg
|
|
Công suất biến áp áp dụng
|
30KVA ️ 2000KVA
|
|
góc quay tối đa
|
90°
|
|
Áp suất làm việc thủy lực định số
|
21MPa
|
|
Cấu hình lõi
|
Trạm thủy lực + Hướng dẫn tuyến tính + Hệ thống điều khiển
|
|
Dịch vụ tùy chỉnh
|
Hoàn toàn tùy chỉnh cho kích thước & chức năng
|
Thành phần cấu trúc
Nền tảng lắp ráp ZPT-3T áp dụng thiết kế mô-đun công nghiệp tích hợp, với mọi thành phần cốt lõi được tối ưu hóa cho các kịch bản lắp ráp lõi vô hình:
-
Khung chính tăng cường: Cấu trúc thép hàn cường độ cao, chống rung động và chống biến dạng, đảm bảo ổn định tải trọng dài hạn.
-
Hệ thống trạm thủy lực đầy đủ: Cung cấp sức nâng ổn định và áp suất điều chỉnh, nhận ra động cơ thủy lực mượt mà và có thể điều khiển.
-
Cơ chế hướng dẫn tuyến tính chính xác: Đảm bảo vị trí nâng chính xác, căng thẳng đồng đều và độ chính xác hoạt động nhất quán.
-
Bảng điều khiển nhân bản: Logic hoạt động đơn giản và trực quan, thuận tiện cho điều chỉnh chiều cao và chuyển góc trong công việc lắp ráp liên tục.
Ngành công nghiệp ứng dụng
Nền tảng xếp chồng thủy lực này dành riêng cho việc lắp ráp chính xác các bộ biến đổi hợp kim vô hình.Nó được sử dụng rộng rãi trong các kịch bản sản xuất và chế biến chuyên nghiệp như sản xuất biến áp vô hình, các nhà máy thiết bị điện năng lượng, các cơ sở hỗ trợ phân phối điện năng lượng mới và sản xuất lô biến áp tiết kiệm năng lượng hiệu quả cao.Nó là thiết bị thiết bị đặc biệt không thể thiếu để cải thiện năng suất biến áp vô hình và hiệu quả lắp ráp.
Câu hỏi thường gặp
Q1: Nền tảng này phù hợp với loại biến áp nào?A: Nó được phát triển đặc biệt cho các bộ biến đổi hợp kim amorphous, thích nghi hoàn toàn với các bộ biến đổi amorphous loại ngâm dầu và khô với phạm vi công suất từ 30KVA đến 2000KVA,bao gồm hầu hết các mô hình thị trường chính thống.
Q2: Quá trình nâng thủy lực ổn định trong quá trình lắp ráp tải trọng?A: Có. Với áp suất thủy lực tiêu chuẩn 21MPa và vị trí phụ trợ hướng dẫn tuyến tính, quá trình nâng và xoay ổn định và đồng đều, tránh hiệu quả rung lõi,trục trặc và tổn thương bề mặt trong quá trình lắp ráp.
Q3: Các thiết bị có thể được điều chỉnh theo tùy chỉnh kích thước workpiece?A: Chúng tôi hỗ trợ tùy chỉnh không tiêu chuẩn cá nhân.Khả năng tải và các thông số cấu trúc theo thông số kỹ thuật biến áp thực tế của bạn và bố trí dây chuyền sản xuất.
Điều tra và hợp tác
Nếu bạn đang tìm kiếm một chuyên nghiệp, ổn định và hiệu quả caonền tảng xếp chồng và lắp ráp lõi biến áp vô hình thủy lựcđể nâng cấp quy trình sản xuất biến áp vô hình của bạn, ZPT-3T là giải pháp tối ưu của bạn. Chúng tôi cung cấp bán hàng trực tiếp của nhà máy, tùy chỉnh kỹ thuật một cửa và đảm bảo hoàn chỉnh sau bán hàng.Liên hệ với chúng tôi ngay hôm nay để có được giá cả nhà máy mới nhất và giải pháp thiết bị chuyên nghiệp!
