Bảng xếp chồng lõi biến áp vô định hình Bảng xếp chồng lõi có thể điều chỉnh được
Sự mô tảcủa bàn xếp lõi biến áp ZPT-3T
Bàn xếp lõi máy biến áp, còn được gọi là bàn xếp lõi điều chỉnh trong lòng ZPT-3T dùng để lắp ráp lõi sắt máy biến áp bằng hợp kim vô định hình.Bàn xếp thay đổi các quy trình lắp ráp truyền thống.Người vận hành chỉ cần đặt một cuộn dây lên bàn nâng của máy, làm cho trục của cuộn dây nằm ngang và đưa từng lõi sắt khung vào lỗ bên trong của cuộn dây là đã hoàn thành quá trình gấp lõi sắt, quấn, lắp cách điện và kẹp chặt. , v.v ... Có thể dễ dàng điều chỉnh độ cao của vị trí bàn làm việc để đáp ứng các nhu cầu lắp ráp khác nhau.
Chi tiết nhanh về bàn xếp lõi biến áp ZPT-3T
Các thông số chínhcủa bàn xếp lõi biến áp ZPT-3T
Thông số kỹ thuật tiêu chuẩn điển hình của bàn xếp lõi máy biến áp ZPT-3T được trình bày dưới đây, tuy nhiên, bảng xếp lõi máy biến áp cũng có thể được sản xuất theo yêu cầu.
| Không. | Mục | ZPT-3T |
| 1 | Chiều cao làm việc | 850mm |
| 2 | Kích thước lõi áp dụng |
L: 700-1600mm W: 360-700mm H: 400-900 |
| 3 | Năng lực nền tảng | 3000Kg |
| 4 | Nền tảng Stroke | 300mm |
| 5 | Tốc độ nâng | 40mm / s |
| 6 | Tổng công suất | 2,2Kw |
| số 8 | Tổng khối lượng | 1500Kg |
| số 8 | Công suất máy biến áp áp dụng | 30KVA-2000KVA |
| 9 | Góc nghiêng đã xoay | 90 ° |
| 10 | Áp lực nước | Tối đa 21MPa |

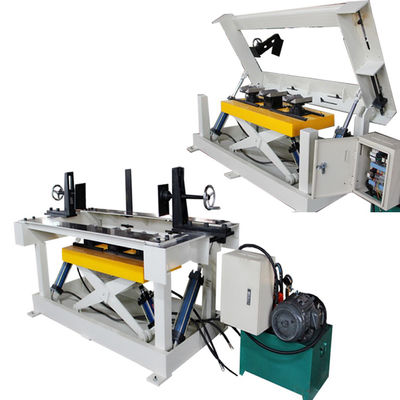

Hình 1: Bảng xếp lõi máy biến áp Toàn cảnh ZPT-3T
Hình 2: Bàn xếp lõi máy biến áp nghiêng ZPT-3T
