Bàn xếp lõi máy biến áp hạng nặng Bàn nâng nghiêng dẫn động thủy lực
Mô tảcủa bàn xếp lõi máy biến áp ZPT-5T
Bàn xếp lõi máy biến áp hạng nặng ZPT-5T là một thiết bị đặc biệt để lắp ráp lõi sắt hợp kim vô định hình của máy biến áp. Bàn xếp lõi máy biến áp có thể được sử dụng để xếp chồng lõi sắt và nghiêng lõi đã xếp. Đặt cuộn dây lên bệ nâng của bàn xếp lõi máy biến áp, làm cho trục của cuộn dây nằm ngang, lắp từng khung lõi sắt vào lỗ bên trong của cuộn dây, quấn, lắp đặt vật cách điện và các quy trình kẹp, v.v. để hoàn thành việc gấp lõi sắt. Chiều cao vị trí làm việc của bàn xếp lõi máy biến áp có thể dễ dàng điều chỉnh để đáp ứng các nhu cầu lắp ráp khác nhau.
Thông tin chi tiết nhanh về bàn xếp lõi máy biến áp ZPT-5T
Thông số chínhcủa bàn xếp lõi máy biến áp ZPT-5T
Các thông số kỹ thuật tiêu chuẩn điển hình của bàn xếp lõi máy biến áp ZPT-5T được hiển thị bên dưới, tuy nhiên, bàn xếp có thể được sản xuất theo yêu cầu.
| Số | Mục | ZPT-5T |
| 1 | Chiều cao làm việc | 850mm |
| 2 | Kích thước sản phẩm áp dụng |
D:1500-2200mm R:360-1000mm C:400-900 |
| 3 | Khả năng chịu tải của bệ nâng (định mức) | 5000Kg |
| 4 | Hành trình bệ nâng | 500mm |
| 5 | Tốc độ nâng | 40mm/s |
| 6 | Tổng công suất | 2.2Kw |
| 8 | Tổng trọng lượng | 1500Kg |
| 8 | Công suất máy biến áp áp dụng | 30KVA-2000KVA |
| 9 | Góc xoay | 90° |
| 10 | Áp suất làm việc thủy lực | 21MPa |

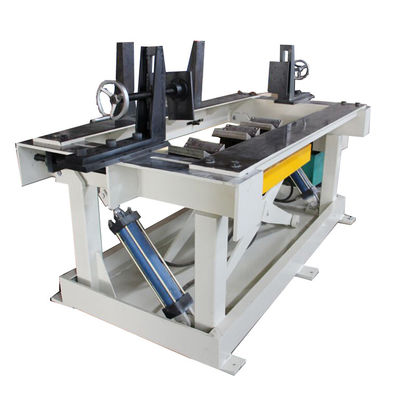

Hình 1: Toàn cảnh bàn xếp lõi máy biến áp ZPT-5T
Hình 2: Nghiêng của bàn xếp lõi máy biến áp ZPT-5T
