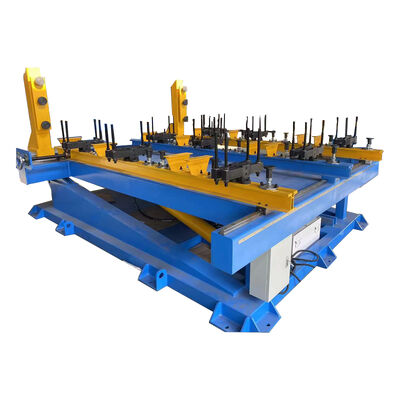

CácBảng xếp chồng và nghiêng lõi máy biến áp hạng nặng FZT-10Tlà một giải pháp công nghiệp thiết yếu được thiết kế để xếp chồng, lắp ráp và nghiêng 90 độ chính xác của lõi sắt biến áp lớn và vừa.10,000 kg (10 tấn) công suất tối đa, bàn lắp ráp lõi mạnh mẽ này hợp lý hóa quy trình sản xuất của bộ biến áp công suất hạng nặng.Được cung cấp bởi một trạm thủy lực hiệu suất cao, bàn xếp chồng lõi FZT-10T có cơ chế khởi động mềm tiến bộ, điều chỉnh tốc độ không bước, và hoạt động nghiêng siêu mượt mà.Nó cung cấp cho các nhà khai thác một an toàn, nền tảng hiệu quả và chính xác cao để xây dựng các ngăn xếp lớp phủ lõi mà không có nguy cơ biến dạng cấu trúc.
Năng lượng nâng cấp 10 tấn:Khung chính cấu trúc tăng cường hạng nặng được đánh giá là an toàn để lắp ráp và nghiêng lõi sắt lên đến10,000 kg.
Hệ thống nghiêng 90° thủy lực:Cung cấp một tốc độ nghiêng 90 ° / phút được kiểm soát mượt mà với điều chỉnh tốc độ không bước để loại bỏ các chuyển động rung trong khi nâng vật nặng.
Khoảng cách cột điều chỉnh:Các cột trượt linh hoạt cho phép dây chuyền lắp ráp dễ dàng chứa các hình học và kích thước lõi biến áp khác nhau.
Đường sắt dẫn đường tuyến tính cao cấp:Các hướng dẫn tuyến tính chính xác cao đảm bảo sự sắp xếp song song và độ chính xác tuyệt đối trong quá trình xếp chồng.
Thiết kế công nghệ và an toàn:Được thiết kế ở độ cao làm việc tối ưu 900 mm với bảng điều khiển điện tập trung để đảm bảo an toàn và tiện lợi tối đa cho người vận hành.
| Điểm tham số | Các thông số kỹ thuật tiêu chuẩn FZT-10T |
| Mô hình | FZT-10T |
| Công suất tối đa | 10,000 kg (10 tấn) |
| Kích thước bảng (L × W) | 2600 mm × 2400 mm |
| Chiều cao bàn | 900 mm |
| Độ dày xếp chồng tối đa | 600 mm |
| Cơ chế nghiêng | Hệ thống xi lanh thủy lực hạng nặng |
| Tốc độ nghiêng | 90° / phút (sự điều chỉnh tốc độ không bước) |
| Khoảng cách giữa các cột | Có thể điều chỉnh hoàn toàn |
| Sức mạnh động cơ chính | 7.5 kW |
| Các thành phần chính | Khung chính, trạm thủy lực, hướng dẫn tuyến tính, bảng điều khiển tập trung |
| Màu thiết bị | Tùy chọn / Tùy chỉnh theo tiêu chuẩn nhà máy |
| Bảo vệ bảo hành | 12 tháng bảo hành toàn diện |
Để đảm bảo độ tin cậy 24/7 trên sàn nhà máy, bàn xếp chồng lõi FZT-10T được tích hợp với các thành phần chất lượng cao:
Trạm thủy lực công nghiệp và xi lanh:Cung cấp áp suất ổn định và sức giữ chính xác trong suốt chu kỳ nghiêng 90 độ.
Khung chính thép tăng cường:Được thiết kế bằng thép cấu trúc để ngăn chặn bất kỳ khuynh hướng hoặc uốn cong dưới tải trọng tối đa 10 tấn.
Đường sắt dẫn đường chính xác:Đơn giản hóa các nhiệm vụ sắp xếp, giúp các nhà sản xuất giảm mất lõi bằng cách đảm bảo đối xứng lớp hoàn hảo.
Tìm kiếm kích thước tùy chỉnh hoặc dung lượng cao hơn?
Chúng tôi chuyên sản xuất bàn xếp chồng lõi biến áp tùy chỉnh phù hợp với bố trí nhà máy và thiết kế lõi cụ thể của bạn.
Liên hệ với đội ngũ kỹ sư của chúng tôi ngay hôm nay để nhận được một bản vẽ kỹ thuật và một báo giá trực tiếp của nhà máy!
