Nền tảng nghiêngMáy biến đổiSắtTrọng tâmĐặt chồngBảng
Mô tảcủa bàn xếp chồng lõi biến áp FZT-1T
Bảng xếp chồng lõi biến áp FZT-1T là một thiết bị đặc biệt, có thể được sử dụng để xếp chồng các dải thép silicon để làm lõi biến áp hoặc các sản phẩm tương tự khác.Bảng xếp chồng lõi biến áp có chức năng nghiêng và có thể nghiêng lõi xếp chồng lên đến 90 °Một trạm thủy lực cung cấp lực cho bàn xếp chồng để thúc đẩy độ nghiêng của bàn.bàn xếp chồng lõi biến áp có thể được vận hành rất dễ dàng.
Trọng tâmcđối thủcủa bàn xếp chồng lõi biến áp FZT-1T
1. khung chính
2. Trạm thủy lực
3. Hướng dẫn tuyến tính
Trọng tâmpcác thước đocủa bàn xếp chồng lõi biến áp FZT-1T
Các thông số kỹ thuật tiêu chuẩn điển hình của bảng xếp chồng lõi biến áp FZT-1T được hiển thị bên dưới, tuy nhiên máy cũng có thể được sản xuất theo yêu cầu.
| Kích thước nền tảng: | 1300 × 1000mm |
| Khả năng tải tối đa: | 1000kg |
| Độ chính xác xếp chồng: | 0.1 ~ 0.2mm |
| Chiều cao bàn: | 1000mm |
| Chế độ điều khiển: | Máy thủy lực |
| Năng lượng chính: | 1.5KW |
| Độ dày lõi sắt: | 400mm |
| Tốc độ nghiêng: | 90°/Min ((Điều chỉnh tốc độ không bước) |
| Khoảng cách giữa các cột: | Điều chỉnh |

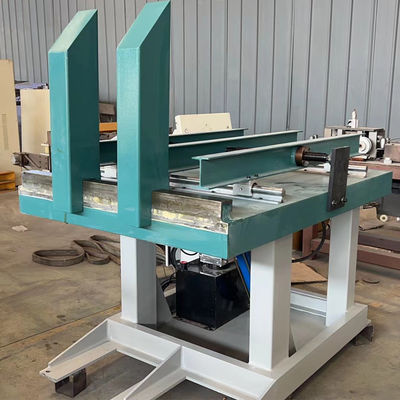

Hình 1: Bảng xếp chồng lõi biến áp FZT-1T
Hình 2: Bảng xếp chồng lõi biến áp Trạm thủy lực của FZT-1T
