Bảng xếp chồng lõi biến áp vô định hình xếp chồng và nghiêng
Mô tả bàn xếp lõi máy biến áp ZPT-3T
Bàn xếp lõi máy biến áp ZPT-3T dùng để xếp lõi cuộn dây và loại lõi cuộn này được dùng để chế tạo máy biến áp vô định hình.Bàn xếp lõi được vận hành dễ dàng.Người vận hành chỉ cần đặt một cuộn dây lên bàn nâng, đặt trục của cuộn dây nằm ngang và luồn từng lõi sắt khung đơn vào lỗ bên trong của cuộn dây để hoàn thành các quy trình gấp lõi sắt, quấn, lắp chất cách điện và kẹp, v.v. của bảng có thể được điều chỉnh theo nhu cầu.
Sơ lược về bàn xếp lõi máy biến áp ZPT-3T
Các thông số chính của bảng xếp lõi máy biến áp
Thông số kỹ thuật tiêu chuẩn điển hình của bàn xếp lõi máy biến áp ZPT-3T được trình bày dưới đây, tuy nhiên bàn xếp cũng có thể được sản xuất theo yêu cầu.
| KHÔNG. | Mục | ZPT-3T |
| 1 | Chiều cao làm việc: | 850mm |
| 2 | Kích thước sản phẩm áp dụng: |
Dài:700-1600mm W:360-700mm H:400-900 |
| 3 | Công suất tải của nền tảng nâng: | 3000Kg |
| 4 | Đột quỵ nền tảng nâng: | 300mm |
| 5 | Tốc độ nâng: | 40mm/giây |
| 6 | Tổng công suất: | 2.2Kw |
| số 8 | Trọng lượng bàn xếp chồng lên nhau | 1500Kg |
| số 8 | Công suất máy biến áp áp dụng | 30KVA-2000KVA |
| 9 | Góc quay | 90° |
| 10 | Áp suất làm việc thủy lực | 21MPa |

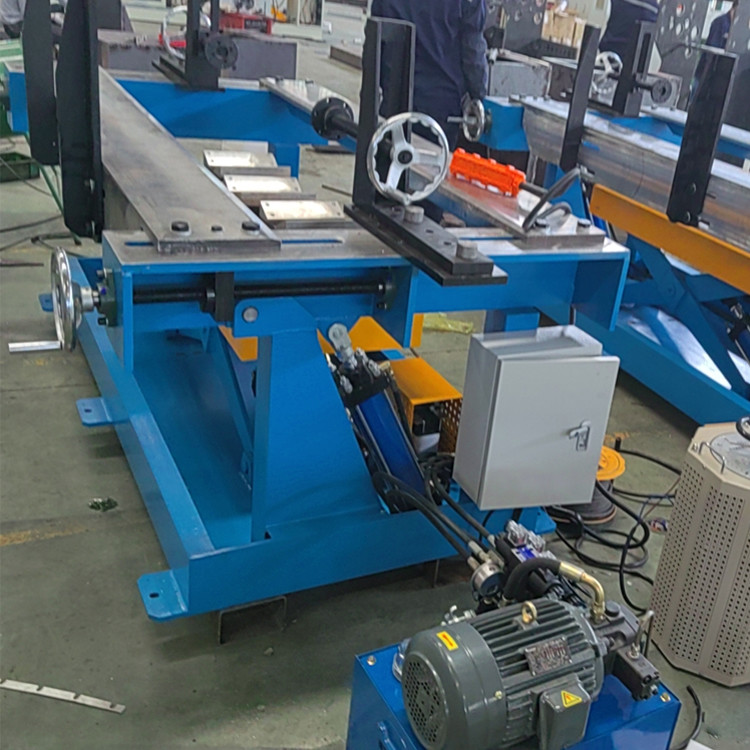

Hình 1: Toàn cảnh bảng xếp lõi máy biến áp ZPT-3T
Hình 2: Bàn xếp lõi máy biến áp nghiêng ZPT-3T
