Lắp ráp bàn xếp chồng lõi sắt biến ápCốt lõiBảng có chức năng nghiêng
Sự mô tảcủa bàn xếp lõi biến áp FZT-1T
Bàn xếp lõi máy biến áp FZT-1T chủ yếu dùng để xếp lõi sắt làm lõi máy biến áp.Bàn xếp lõi máy biến áp có thể dùng để xếp các lõi sắt máy biến áp có kích thước khác nhau.Với chức năng nghiêng, lõi sắt xếp chồng có thể nghiêng đến 90 °, giúp lấy lõi sắt xếp chồng ra khỏi bàn một cách dễ dàng.Tốc độ nghiêng của bàn xếp lõi máy biến áp có thể được điều chỉnh vô cấp.Hơn nữa, bàn xếp lõi máy biến áp được cung cấp với một thanh dẫn tuyến tính và một trạm thủy lực để nghiêng các lõi xếp chồng lên nhau.Bàn xếp lõi máy biến áp có tính năng nghiêng êm và vận hành dễ dàng, đảm bảo chất lượng của lõi sắt và nâng cao hiệu quả sản xuất.
Chínhcomponentscủa bàn xếp lõi biến áp FZT-1T
ChínhPcon nhệncủa bàn xếp lõi biến áp FZT-1T
Thông số kỹ thuật tiêu chuẩn điển hình của bàn xếp lõi biến áp FZT-1T được trình bày bên dưới, tuy nhiên, bàn xếp cũng có thể được sản xuất theo yêu cầu.
| Kích thước nền tảng: | 1300 × 1000mm |
| Công suất tải tối đa: | 1000kg |
| Độ chính xác xếp chồng: | 0,1 ~ 0,2mm |
| Chiều cao bàn: | 1000mm |
| Chế độ điều khiển: | Thủy lực |
| Nguồn chính: | 1,5KW |
| Tối đaĐộ dày lõi sắt: | 400mm |
| Tốc độ nghiêng: | 90 ° / phút (Điều chỉnh tốc độ vô cấp) |
| Khoảng cách giữa các cột: | Có thể điều chỉnh |

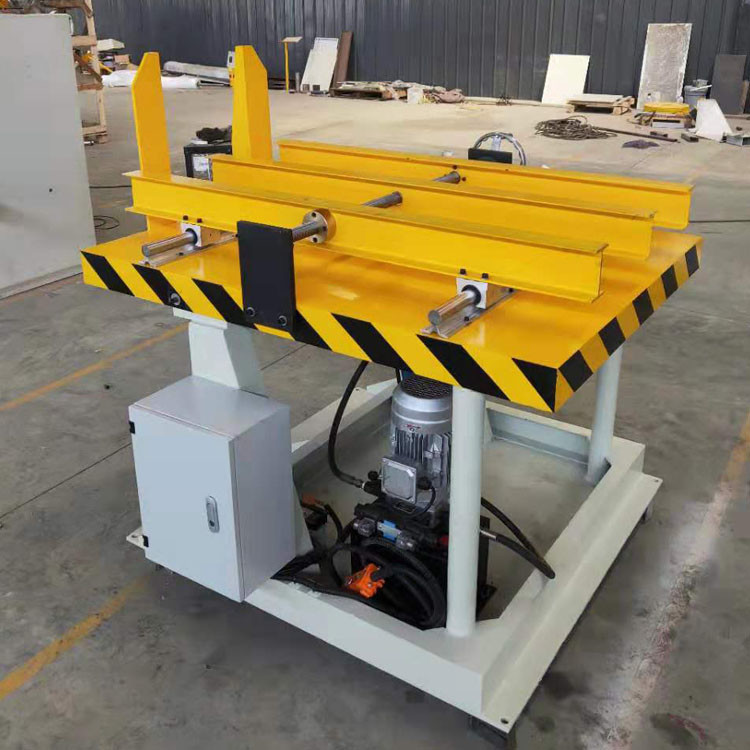

Hình 1: Toàn bộ bảng xếp lõi máy biến áp FZT-1T
Hình 2: Bàn xếp lõi máy biến áp Trạm thủy lực FZT-1T
