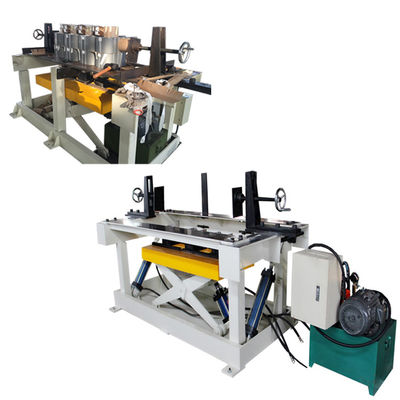

Bàn xếp chồng lõi biến áp vô định hình Dẫn động thủy lực để nghiêng
Sự miêu tả của bàn xếp lõi biến áp ZPT-3T

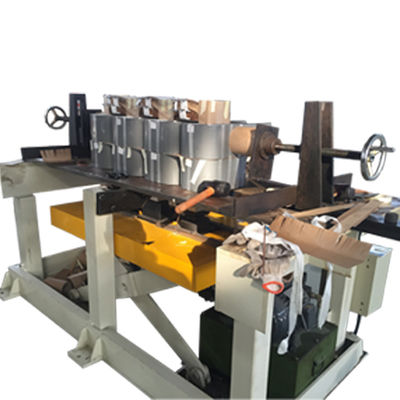

Bàn xếp lõi sắt biến áp vô định hình tự động ZPT-3T là thiết bị chuyên nghiệp lắp ráp lõi sắt biến áp vô định hình.Bàn xếp lõi máy biến áp có thể dùng để đặt ba cuộn dây có cùng kích thước.Khi vận hành, trước hết đặt các cuộn dây lên khối nâng, sau đó làm cho lõi sắt đi qua các cuộn dây.Sau khi lắp ráp các lõi, nền tảng có thể nghiêng các lõi để lấy đi các cuộn dây đã lắp ráp một cách dễ dàng.Hơn nữa, các khối nâng có thể dành cho các cuộn dây có kích thước khác nhau.Nó rất dễ vận hành với một bảng điều khiển cầm tay.
Chủ chốt NSomponents của bàn xếp lõi biến áp ZPT-3T
1. Khung chính
2. Trạm thủy lực
3. Hướng dẫn tuyến tính
4. Khối nâng
Chủ chốt Pcon nhện của bàn xếp lõi biến áp ZPT-3T
Các thông số kỹ thuật tiêu chuẩn điển hình của ZPT-3T được trình bày bên dưới, tuy nhiên chúng có thể dễ dàng sửa đổi theo yêu cầu.
| Không. | Bài báo | ZPT-3T |
| 1 | Chiều cao bàn | 850mm |
| 2 | Kích thước sản phẩm phù hợp |
L: 700-1600mm W: 360-700mm H: 400-900mm |
| 3 | Nâng công suất nền tảng | 3000Kg |
| 4 | Cú đánh nền tảng nâng | 300mm |
| 5 | Tốc độ nâng | 40mm / s |
| 6 | Công suất động cơ | 2,2Kw |
| số 8 | Tổng khối lượng | 1500Kg |
| số 8 | Công suất máy biến áp áp dụng | 30KVA ～ 2000KVA |
| 9 | Góc quay | 90 ° |
| 10 | Áp lực nước | 21MPa |
