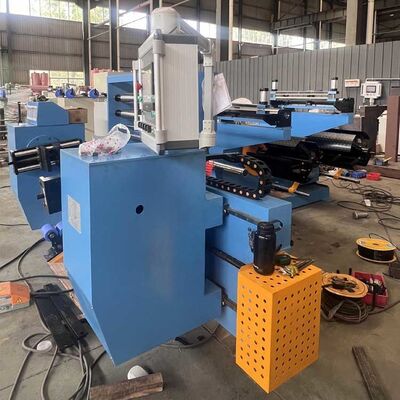

Máy quấn lá đồng kép BRJ600-2-2 cho lò phản ứng
Máy quấn lá lò phản ứng BRJ600-2-2 – Tổng quan
Máy quấn lá BRJ600-2-2 là một giải pháp quấn chuyên nghiệp, tải nặng, được phát triển đặc biệt cho sản xuất cuộn lá lò phản ứng có độ chính xác cao. Máy quấn lá hỗ trợ quấn cả lá đồng và lá nhôm, với cấu trúc hai trục xả cho phép quấn lá một lớp và hai lớp trên cùng một máy. Áp dụng công nghệ quấn trực tiếp lên lõi, thiết bị này quấn trực tiếp dây dẫn lá lên các lõi sắt được kẹp, tạo ra các cuộn lò phản ứng nhỏ gọn, gọn gàng và có độ nhất quán cao cho các nhà sản xuất điện. Được điều khiển hoàn toàn bằng PLC và màn hình cảm ứng HMI 10 inch, máy quấn lá BRJ600-2-2 thực hiện cài đặt thông số, kiểm soát độ căng ổn định và vận hành quấn mượt mà. Được trang bị hệ thống truyền động servo kép, hệ thống điều chỉnh lệch quang điện và hệ thống hàn TIG tích hợp, máy quấn lá đảm bảo căn chỉnh chính xác, chất lượng hàn đáng tin cậy và các lớp quấn đồng đều, giúp cải thiện đáng kể hiệu quả sản xuất và tỷ lệ đạt yêu cầu của cuộn dây.
Các tính năng chính & Ưu điểm kỹ thuật
- Thiết kế hai trục xả lá: Hỗ trợ quấn một hoặc hai lớp cho cả lá đồng và lá nhôm, giúp cải thiện đáng kể tính linh hoạt trong sản xuất và năng lực sản xuất.
- Quấn trực tiếp lên lõi: Cấu trúc kẹp hai mâm cặp cố định chắc chắn lõi sắt, cho phép quấn lá trực tiếp lên lõi để đạt được cấu trúc cuộn dây chặt chẽ hơn và độ chính xác kích thước cao hơn.
- Hệ thống truyền động servo kép: Cung cấp mô-men xoắn ổn định và điều chỉnh tốc độ vô cấp, đảm bảo độ căng quấn nhất quán và các lớp quấn đồng đều mà không bị biến dạng.
- Điều khiển PLC thông minh + HMI 10 inch: Điều chỉnh thông số đơn giản, vận hành tự động và giám sát dữ liệu chạy theo thời gian thực, giảm thiểu lỗi vận hành thủ công.
- Hệ thống hàn TIG tích hợp: Đạt được mối nối lá mượt mà, chắc chắn và không bị oxy hóa, đảm bảo độ dẫn điện tuyệt vời và độ ổn định lâu dài của cuộn lò phản ứng.
- Hiệu chỉnh cạnh chính xác bằng quang điện: Phát hiện độ lệch theo thời gian thực và hiệu chỉnh tự động ngăn chặn hiệu quả tình trạng lệch lá, nhăn và lệch cạnh, đảm bảo kết quả quấn chất lượng cao.
Ứng dụng
Lý tưởng cho sản xuất hàng loạt lò phản ứng loại khô và các bộ phận cuộn lá dòng lớn điện áp thấp khác nhau được sử dụng rộng rãi trong các ngành truyền tải điện, năng lượng mới và thiết bị điện.
Thông số kỹ thuật
| Thông số |
Chi tiết thông số kỹ thuật |
| Mô hình |
BRJ600-2-2 |
| Phạm vi chiều rộng lá |
200 mm – 600 mm |
| Vật liệu dẫn điện |
Đồng (Cu) hoặc Nhôm (Al) |
| Độ dày lá đồng |
0.2 mm – 2.0 mm |
| Độ dày lá nhôm |
0.3 mm – 3.0 mm |
| Đường kính ngoài cuộn hoàn chỉnh tối đa (OD) |
Ø800 mm |
| Trọng lượng cuộn hoàn chỉnh tối đa |
1.000 kg |
| Số lượng trục xả lá |
2 chiếc |
| Chiều dài / Phạm vi mở rộng trục xả lá |
650 mm / Ø480 mm – 520 mm |
| ID vật liệu lá / OD tối đa |
500 mm / 1000 mm |
| Số lượng / Chiều rộng trục xả cách điện |
2 chiếc / 650 mm (Hành động khí nén) |
| Công suất động cơ quấn |
11 kW |
| Tốc độ quấn tối đa |
26 vòng/phút |
| Hệ thống hàn |
Hàn TIG tích hợp |
| Hệ thống điều khiển & Giao diện người dùng |
Điều khiển PLC với màn hình cảm ứng 10" |
| Phạm vi đếm |
0 – 9999.9 vòng |
Xin lưu ý: Các thông số kỹ thuật được liệt kê ở trên là cấu hình tiêu chuẩn điển hình của chúng tôi. Chúng tôi cũng cung cấp dịch vụ tùy chỉnh đầy đủ.
Tại sao chọn BRJ600-2-2 cho sản xuất lò phản ứng của bạn?
Máy quấn lá BRJ600-2-2được chế tạo cho độ bền và độ chính xác công nghiệp. Bằng cách kết hợp xử lý lá kép với hệ thống căn chỉnh cạnh quang điện tự động, máy quấn lá giúp giảm đáng kể lãng phí vật liệu và giảm thiểu thời gian ngừng hoạt động. Cho dù bạn đang sản xuất máy biến áp phân phối, lò phản ứng hay cuộn dây điện tải nặng, loại máy quấn lá này mang lại tốc độ, độ chính xác và độ tin cậy cần thiết để duy trì tính cạnh tranh trên thị trường toàn cầu.Tìm kiếm giải pháp quấn lá tùy chỉnh?
Liên hệ với đội ngũ kỹ thuật của chúng tôi ngay hôm nay để được hỗ trợ kỹ thuật và báo giá trực tiếp từ nhà máy.
