Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên: | máy cuộn lá | Đăng kí: | cuộn giấy cuộn |
|---|---|---|---|
| Độ dày dải Cu: | 0,2 - 2,0mm | Độ dày dải Al: | 0,3 - 3,0mm |
| Hàn: | hàn ép lạnh | Khuôn hàn: | 6 CÁI |
| Màu sắc: | Như yêu cầu | Sự bảo đảm: | 12 tháng |
| Làm nổi bật: | Máy quấn dây tự động ép nguội,Máy quấn dây biến áp nhỏ 3.0mm,Máy quấn dây tự động STT ruột đồng |
||
Hàn ép lạnh tự độngNhạc trưởng ĐồngMáy cuộn lá
Sự mô tảcủa máy cuộn lá đồng BRJ200
Máy cuộn lá đồng hàn ép nguội tự động BRJ200 là thiết bị tạo cuộn kháng hoặc biến áp chuyên dụng.Loại máy cuộn lá đồng có thể được sử dụng để cuộn cả lá đồng và lá nhôm để làm cuộn dây biến áp hoặc cuộn dây cuộn kháng và các sản phẩm tương tự khác.Với bộ phận hàn ép nguội, máy cuốn lá đồng có thể hàn lá và thanh cái với nhau.Máy cuốn lá đồng được cung cấp một động cơ cắt để cuốn lá, đảm bảo độ chính xác của cuộn dây.
Chínhcomponentscủa máy cuộn lá đồng
1. Khung chính
2. Trang trí dây dẫn lá
3. Con lăn
4. Bộ phận cuộn dây
5. Trang trí cách nhiệt
6. Cảm biến quang điện
7. Bộ phận hàn ép nguội
8. Bộ phận khí nén
Kỹ thuậtPcon nhệncủa máy cuộn lá đồng
Thông số kỹ thuật tiêu chuẩn điển hình của máy cuốn lá đồng BRJ200 được trình bày bên dưới, tuy nhiên, máy cuốn lá đồng cũng có thể được sản xuất theo yêu cầu.
| Chiều rộng lá tối đa: | 200mm |
| Tối đaChiều dài trục (bao gồm dây dẫn): | 350mm |
| Đã hoàn thành cuộn dây OD.(không bao gồm thanh cái): | Ø600mm |
| Đã hoàn thành cuộn dây OD.(bao gồm thanh cái): | Ø700mm |
| Hình dạng cuộn hoàn thành: | Hình tròn, Hình bầu dục và Hình chữ nhật, v.v. |
| Vật liệu dẫn: | Dải đồng hoặc nhôm |
| Độ dày lá Cu: | 0,2 ~ 2,0mm |
| Độ dày lá Al: | 0,3 ~ 3,0mm |
| ID vật liệu lá: | Ø500mm |
| Chất liệu lá mỏng: | Ø1000mm, tối đa |
| Số trang trí giấy bạc: | 1 chiếc |
| Chiều dài trang trí giấy bạc: | 250mm |
| Phạm vi mở rộng của Foil Decoiler: | Ø 420-520mm |
| Trọng lượng cuộn dây tối đa: | 750kg |
| Chế độ chỉnh lưu: | Cảm biến quang điện |
| Số trang trí giấy cách nhiệt: | 1 bộ |
| Giấy cách nhiệt cuộn dây OD.: | Ø400mm, tối đa |
| ID cuộn giấy cách nhiệt: | Ø76mm |
| Chiều rộng trang trí cách nhiệt | 250mm |
| Trục trang trí giấy cách nhiệt: | Có thể mở rộng (hành động đóng / mở bằng khí nén) |
| Tốc độ quanh co: | 0 ~ 60RPM |
| Công suất cuộn của động cơ Servo: | 5,5kw |
| Thiết bị hàn: | Hàn lạnh |
| Loại lập trình: | PLC |
| Giao diện hoạt động: | Màn hình cảm ứng |

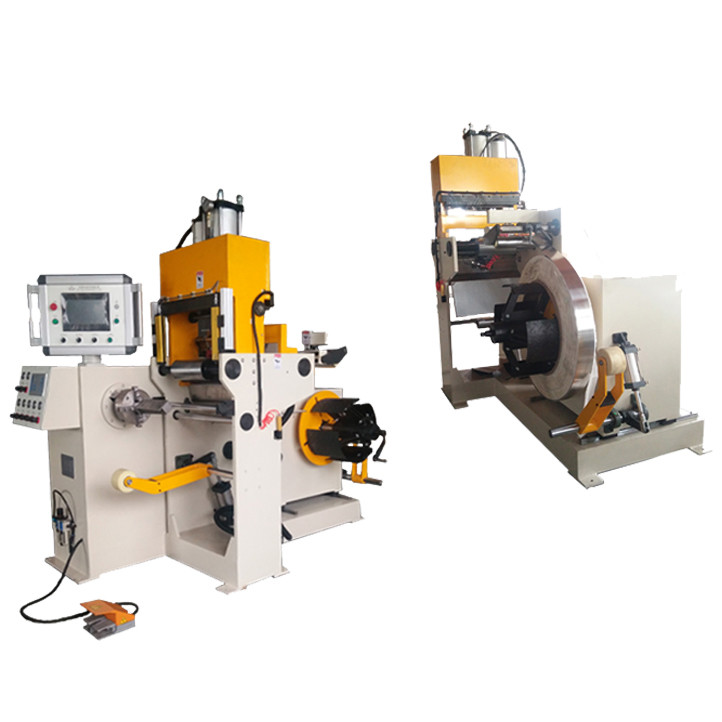

Hình 1: Toàn cảnh máy cuộn lá đồng BRJ200
Hình 2: Mặt sau của máy cuộn lá đồng BRJ200
