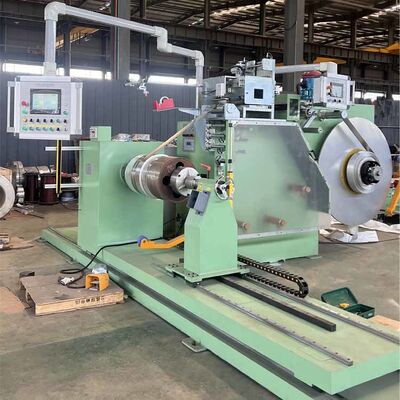

cácMáy cuộn lá biến áp tự động HV GY-BRJlà một giải pháp công nghiệp hạng nặng, chuyên dụng cao được thiết kế dành riêng cho cuộn dâyCuộn lá máy biến áp cao áp (HV). Được thiết kế để đảm bảo độ chính xác và tuổi thọ cao, máy cuốn giấy bạc tiên tiến này có một bộ trang trí giấy bạc dẫn điện chuyên dụng và hai lớp giấy bạc cách điện, cho phép xếp lớp liền mạch các dây dẫn đồng hoặc nhôm với vật liệu cách điện.Tích hợp hệ thống PLC thông minh và Giao diện người-máy (HMI) thân thiện với người dùng, máy quấn lá GY-BRJ đảm bảo kiểm soát độ căng chính xác, vận hành ổn định và chất lượng cuộn dây tuyệt vời cho dây chuyền sản xuất máy biến áp và phân phối điện.
Cuộn dây điện áp cao được tối ưu hóa:Được thiết kế đặc biệt để xử lý dung sai nghiêm ngặt giữa các lớp cần thiết cho cuộn dây máy biến áp HV.
Bộ giải mã cách điện kép:Nâng cao chất lượng sản xuất bằng cách chạy đồng thời hai lớp giấy cách điện để đảm bảo cách điện hoàn hảo.
Nối và hoàn thiện tích hợp:Đạt tiêu chuẩn với tính năng tích hợp sẵnMáy hàn hồ quang TIGđể nối dây dẫn liên tục, chất lượng cao, cùng vớiBộ phận gỡ lỗi cạnh lávà mộtĐơn vị làm sạchđể loại bỏ các gờ và các hạt trước khi cuộn dây.
Hệ thống kiểm soát và căng thẳng thông minh:Được điều khiển bởi Bộ truyền động tần số biến thiên (VFD) mạnh mẽ, hệ thống PLC và màn hình cảm ứng trực quan, giúp người vận hành dễ dàng điều khiển tốc độ lên tới200 vòng/phút.
Khả năng chịu tải nặng:Được thiết kế với mô-men xoắn trục lớn1800 N·m, cho phép nó đỡ các cuộn dây quấn thành phẩm nặng tới1500 kg.
| tham số | Dữ liệu kỹ thuật |
| Người mẫu | Dòng GY-BRJ |
| Vật liệu dải dẫn | Đồng chất lượng cao (Cu) hoặc Nhôm (Al) |
| Phạm vi chiều rộng lá | 20mm – 200mm |
| Độ dày lá đồng (Cu) | 0,15 mm – 2,0 mm |
| Độ dày lá nhôm (Al) | 0,2mm – 3,0mm |
| Tối đa. Trọng lượng cuộn đã hoàn thành | 1.500 kg |
| Tối đa. Đường kính ngoài cuộn dây đã hoàn thành (OD) | 1100mm |
| Đường kính trong của cuộn dây vết thương (ID) | 300mm |
| Chiều dài cuộn dây tối đa (có thanh chì) | 1600 mm (Tùy chỉnh lên tới 2050 mm) |
| Phạm vi tốc độ cuộn dây | 0 – 200 vòng/phút |
| Công suất động cơ chính | 18,5 kW |
| mô-men xoắn trục gá | 1.800 N·m |
| Phạm vi căng thẳng dây dẫn | 50N – 3000N |
| Cấu hình trang trí giấy bạc / ID / OD | 1 Bộ / ID cuộn dây cung cấp: 500 mm / OD tối đa: 1000 mm |
| Cấu hình bộ giải mã cách điện / ID / OD | 2 Bộ / ID cách điện: 76 mm / OD tối đa: 400 mm |
| Phạm vi độ dày cách nhiệt | 0,02mm – 0,15mm |
| Hệ thống hàn | Máy hàn TIG (Argon Arc) tích hợp |
| Đơn vị phụ trợ | 1x Bộ phận làm sạch cạnh giấy bạc, 1x Bộ phận làm sạch bề mặt |
| Thành phần hệ thống điều khiển | PLC, Màn hình cảm ứng HMI, VFD, Hệ thống điều khiển khí nén |
Để đảm bảo hiệu suất công nghiệp liên tục 24/7, máy cuộn giấy bạc GY-BRJ được chế tạo bằng cách sử dụng các bộ phận cơ và điện cao cấp:
Động cơ cuộn dây chính hạng nặng:Cung cấp mô-men xoắn mượt mà trên toàn bộ dải tốc độ.
Hệ thống đường ray dẫn hướng công nghiệp:Đảm bảo theo dõi cấu trúc tuyệt đối trong quá trình quay tốc độ cao.
Điều khiển hệ thống khí nén:Cung cấp khả năng điều chỉnh độ căng và kẹp nhanh chóng, đáng tin cậy.
Thiết bị an toàn điện áp thấp (LV):Đảm bảo tất cả các linh kiện điện tử tích hợp đáp ứng các tiêu chuẩn an toàn công nghiệp quốc tế.
Cần một cấu hình tùy chỉnh?
Chúng tôi hiểu rằng thông số kỹ thuật của cuộn dây máy biến áp có thể khác nhau. Đội ngũ kỹ thuật của chúng tôi có thể tùy chỉnh chiều dài cuộn dây, công suất chiều rộng lá nhôm và các tiện ích tự động hóa bổ sung để phù hợp hoàn hảo với sàn nhà máy của bạn.Hãy liên hệ với chúng tôi ngay hôm nay để được tư vấn kỹ thuật và báo giá trực tiếp tại nhà máy!
