Máy quấn lá đồng tự động điều khiển PLC hai bộ xả lá
Mô tả máy quấn lá đồng BRJ1400-2
CMáy quấn lá đồng BRJ1400-2 làmột thiết bị đặc biệt để quấn lá dẫn điện, chẳng hạn như lá đồng và lá nhôm để tạo ra cuộn dây biến áp và các sản phẩm tương tự khác. Máy quấn lá đồng được trang bị hai bộ xả lá và hai bộ xả cách điện, giúp máy quấn lá có thể quấn một hoặc hai lớp lá và một hoặc hai lớp giấy cách điện cùng một lúc. Với bộ phận hàn TIG, máy quấn lá có thể hàn lá và thanh cái lại với nhau. Với hệ thống điều khiển dựa trên PLC, máy quấn lá đồng có các đặc điểm khởi động chậm, vận hành êm ái, mô-men xoắn cao và dễ vận hành, v.v.
Chínhcác thành phần của máy quấn lá đồng BRJ1400-2
1. Khung chính,
2. Bộ phận quấn,
3. Bộ xả lá,
4. Bộ xả cách điện,
5. Bộ cấp dải điền đầy cuối,
6. Hệ thống làm sạch,
7. Hệ thống cắt,
8. Hệ thống gỡ gờ lá,
Thông số kỹ thuậtparameters của máy quấn lá đồng BRJ1400-2
Thông số kỹ thuật tiêu chuẩn điển hình của máy quấn lá đồng BRJ1400-2 được hiển thị bên dưới và máy quấn lá đồng cũng có thể được sản xuất theoyêu cầu.
|
Tối đa Flá xộng: |
1.400mm |
|
OD cuộn thành phẩm tối đa: |
Ø1.000mm |
|
Hình dạng cuộn thành phẩm: |
hình bầu dục, hình tròn và hình chữ nhật, v.v. |
|
Vật liệu lá dẫn điện: |
Đồng hoặc Nhôm |
|
OD vật liệu dẫn điện: |
Ø1.000mm |
|
ID vật liệu dẫn điện: |
Ø500mm |
|
Số lượng bộ xả lá: |
Bộ cấp dải điền đầy cuối: |
|
Đường kính bộ xả lá: |
phạm vi điều chỉnhØ480 ~520mm |
|
Trọng lượng cuộn tối đa: |
2,000KG |
|
Chế độ hàn: |
TIG |
|
Chế độ cắt: |
CắtSố lượng bộ xả cách điện: |
|
2 chiếc |
Bộ cấp dải điền đầy cuối: |
|
8 chiếc |
Hệ thống căn chỉnh cạnh: |
|
Cảm biến quang điện |
Độ chính xác chỉnh sửa: |
|
±0,5mm |
Hệ thống điều khiển điện tử: |
|
PLC |
Giao diện người dùng: |
|
Màn hình cảm ứng 10 inch (254mm) |
Phạm vi đếm vòng: |
|
0 |
~9999.9 Tổng trọng lượng: |
|
8000Kg |
Kích thước (L |
|
x2500mm x2500mm:5800 |

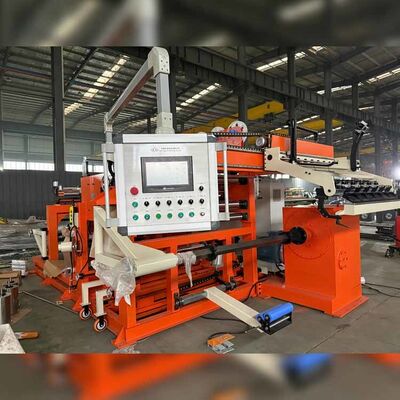

x2500mm x2500mmHình 1: Mặt trước của máy quấn lá đồng BRJ1600-2 |

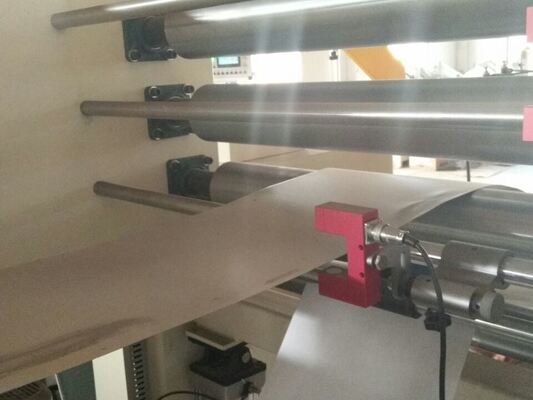

Hình 2: Bộ xả cách điện của máy quấn lá đồng BRJ1600-2
