Máy cuộn lá đồng lò phản ứng tự động hóa cao với hai mâm cặp
Sự miêu tảcủa máy cuộn lá đồng BRJ600-2-2
Máy cuộn lá phản ứng là một thiết bị chuyên dụng được thiết kế để cuộn các lá kim loại vào lõi lò phản ứng một cách hiệu quả.Loại máy quấn lá đồng này có thể được sử dụng để quấn cả dây dẫn lá đồng và dây dẫn lá nhôm.Một lõi sắt được kẹp bởi hai mâm cặp của máy quấn lá đồng và dây dẫn lá được quấn trực tiếp vào lõi.Hai mâm cặp được điều khiển bởi hai động cơ servo, đảm bảo cùng một mô-men xoắn khi cuộn dây.Máy quấn lá đồng có tính năng vận hành dễ dàng, tự động hóa cao, v.v.
Nhanhdetails của máy cuộn lá đồng BRJ600-2-2
Kỹ thuậtPthông sốcủa máy cuộn lá đồng BRJ600-2-2
Thông số kỹ thuật tiêu chuẩn điển hình của BRJ600-2-2 được trình bày dưới đây, tuy nhiên, máy quấn lá nhôm cũng có thể được sản xuất theo yêu cầu.
| Chiều rộng lá: | 250 ~ 600mm |
| Tối đa.Cuộn dây đã hoàn thành OD.: | 800mm |
| Vật liệu dải dẫn: | Đồng hoặc nhôm |
| Độ dày dải Al: | 0,3 ~ 3,0 mm |
| Độ dày dải Cu: | 0,2 ~ 2,0 mm |
| Số trang trí giấy bạc: | 2 chiếc |
| Chiều dài trang trí giấy bạc: | 650mm |
| Phạm vi mở rộng của bộ trang trí giấy bạc: | Ø420 ~ 520mm |
| Tối đa.Trọng lượng cuộn: | 1.000kg |
| Công suất động cơ: | 11kw |
| Tối đa.Tốc độ cuộn dây: | 26 vòng/phút |
| Hệ thống hàn: | TIG |
| Số trang trí cách nhiệt: | 2 chiếc |
| Chiều rộng trang trí cách nhiệt: | 650mm |
| Trục trang trí cách nhiệt: | hành động đóng/mở bằng khí nén |
| Hệ thống căn chỉnh cạnh: | Cảm biến quang điện |
| Hệ thống điều khiển: | PLC |
| Giao diện người dùng: | Màn hình cảm ứng 10 inch (254mm) |
| Phạm vi đếm: | 0 ~ 9999,9 |

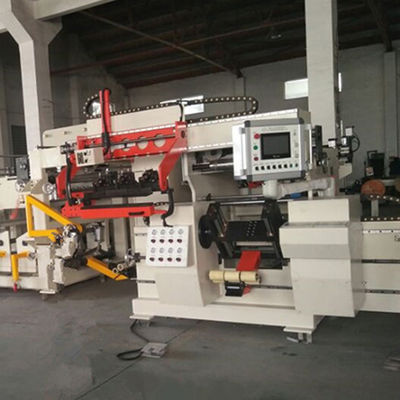

Hình 1: Mặt trước của máy quấn lá đồng BRJ600-2-2
Hình 2: Máy cuộn lá đồng BRJ600-2-2
