Dây hàn áp suất lạnh Máy cuộn dây nhôm hoặc đồng
Sự miêu tảcủa máy cuộn lá đồng BRJ200
Máy cuộn lá đồng BRJ200 là một trong những máy cuộn đặc biệt để cuộn lá đồng hoặc nhôm.Loại máy cuộn lá này được cung cấp với hàn áp suất lạnh, có thể được sử dụng để hàn thanh cái đồng và lá đồng hoặc hàn thanh cái đồng và lá nhôm với nhau.Động cơ servo được sử dụng để đảm bảo mọi hoạt động của máy đều chính xác.Máy cuộn lá có độ chính xác cao, tự động cao, độ an toàn cao, mô-men xoắn cao, chạy trơn tru, v.v.Máy cuộn lá có thể được vận hành dễ dàng.
Chủ yếucnhững người ủng hộcủa máy cuộn lá đồng BRJ200
1. Khung chính
2. Trang trí dây dẫn lá
3. Con lăn
4. Đơn vị cuộn dây
5. Trang trí cách nhiệt
6. Cảm biến quang điện
7. Đơn vị hàn ép nguội
8. Đơn vị khí nén
Kỹ thuậtPthông sốcủa máy cuộn lá đồng BRJ200
Thông số kỹ thuật tiêu chuẩn điển hình của máy cuốn lá đồng BRJ200 được trình bày bên dưới, tuy nhiên, máy cuốn lá đồng cũng có thể được sản xuất theo yêu cầu.
| Chiều rộng lá tối đa: | 200mm |
| Xong Coil OD.(không bao gồm thanh cái): | Ø600mm |
| Xong Coil OD.(bao gồm thanh xe buýt): | Ø700mm |
| Hình dạng cuộn dây đã hoàn thành: | Hình tròn, hình bầu dục và hình chữ nhật, v.v. |
| Chất liệu dây dẫn: | Dải đồng hoặc nhôm |
| Độ dày lá Cu: | 0,2 ~ 2,0mm |
| Độ dày của lá Al: | 0,3 ~ 3,0mm |
| ID vật liệu lá.: | Ø500mm |
| Vật liệu lá OD.: | Ø 1000mm, Tối đa |
| Số trang trí lá: | 1 chiếc |
| Chiều dài trang trí lá: | 250mm |
| Foil Decoiler Mở rộng phạm vi: | Ø420~520mm |
| Trọng lượng cuộn tối đa: | 750kg |
| Chế độ chỉnh lưu: | cảm biến quang điện |
| Số trang trí giấy cách nhiệt: | 1 bộ |
| Cuộn giấy cách điện OD.: | Ø 400mm, tối đa |
| ID cuộn giấy cách nhiệt.: | Ø76mm |
| Chiều rộng trang trí cách nhiệt | 250mm |
| Trục trang trí giấy cách nhiệt: | Có thể mở rộng (hành động đóng/mở bằng khí nén) |
| Tốc độ cuộn dây: | 0 ~ 60 vòng/phút |
| Công suất cuộn dây của động cơ Servo: | 5,5kw |
| Thiết bị hàn: | Hàn lạnh |
| Hệ thống điều khiển: | plc |
| Giao diện hoạt động: | Màn hình cảm ứng |

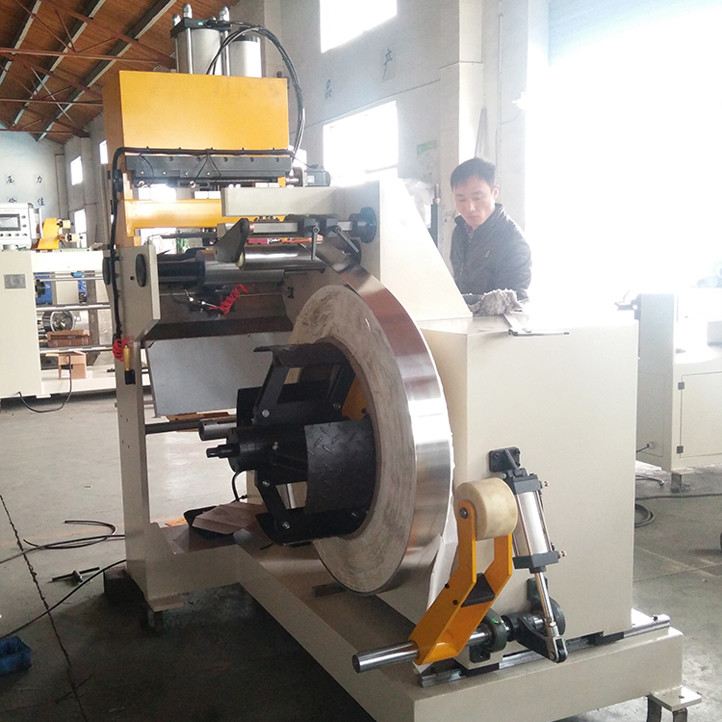

Hình 1: Toàn cảnh máy cuốn lá đồng BRJ200
Hình 2: Mặt sau máy quấn lá đồng BRJ200
