Mô tả máy cuộn lá đồng BRJ1400-2
Máy cuộn lá đồng biến áp bằng nhựa đúc BRJ1400-2 là một trong những máy cuộn màng dây dẫn.Loại máy cuộn lá này có thể được sử dụng để cuộn các cuộn lá.Các cuộn dây lá mỏng dùng để chế tạo máy biến áp nhựa đúc và các sản phẩm tương tự khác.Với hai bộ giải mã lá và hai bộ giải mã cách nhiệt, loại máy cuộn lá đồng có thể xử lý một hoặc hai lớp màng đồng hoặc lá nhôm và một hoặc hai lớp giấy cách nhiệt.Một bộ hàn TIG dùng để hàn lá dẫn với thanh cái lại với nhau.Ngoài ra, máy cuộn lá đồng có thể được tùy chỉnh theo yêu cầu, chẳng hạn như phạm vi mở rộng của bộ trang trí lá đồng.Thông thường, phạm vi mở rộng của bộ trang trí lá là từ 420mm đến 520mm, phù hợp với lá dẫn có đường kính trong 500mm.Hệ thống điều khiển dựa trên PLC.
Các thành phần chínhcủa máy cuộn lá đồng BRJ1400-2
1. Khung chính, khung sắt hàn rất chắc chắn và ổn định
2. Bộ phận cuộn dây, với động cơ 22kw, cung cấp mô-men xoắn cao
3. Trang trí lá, trang trí hai lá phù hợp với lá dẫn có đường kính trong 500mm
4. Bộ trang trí cách nhiệt, hai bộ trang trí cách điện để đặt paer cách nhiệt với ID 76mm OD 400mm
5. Bộ nạp dải cuối, tám giá đỡ cho chất độn cách nhiệt cuối
6. Hệ thống làm sạch, hai bộ
7. Hệ thống cắt, một bộ
8. Hệ thống gỡ lỗi lá, hai bộ.
Các thông số kỹ thuậtcủa máy cuộn lá đồng BRJ1400-2
Thông số kỹ thuật tiêu chuẩn điển hình của máy cuộn lá đồng BRJ1400-2 được trình bày bên dưới, tuy nhiên, chúng có thể dễ dàng sửa đổi theo yêu cầu.
| tối đa.Chiều rộng lá: | 1.400mm |
| tối đa.Đã hoàn thành cuộn dây OD.: | 1.000mm |
| Hình dạng cuộn đã hoàn thành: | hình bầu dục, tròn và hình chữ nhật, vv |
| Vật liệu lá dẫn điện: | Đồng hoặc nhôm |
| Vật liệu dây dẫn OD.: | Ø1,000mm |
| ID vật liệu dây dẫn.: | Ø500mm |
| Số trang trí lá: | 2 chiếc |
| Đường kính trang trí lá: | phạm vi điều chỉnh Ø400 ~ 520mm |
| tối đa.Trọng lượng cuộn dây: | 2.000kg |
| Chế độ hàn: | TIG |
| Chế độ cắt: | cắt cán |
| Số trang trí cách nhiệt: | 2 chiếc |
| Bộ nạp dải làm đầy cuối: | 8 chiếc |
| Hệ thống căn chỉnh cạnh: | cảm biến quang điện |
| Chỉnh lưu chính xác: | ±0,5mm |
| Hệ thống điều khiển điện tử: | plc |
| Giao diện người dùng: | Màn hình cảm ứng 10inch (254mm) |
| Phạm vi đếm lượt: | 0 ~ 9999,9 |
| Tổng khối lượng: | 8000Kg |
| Kích thước (L x W x H): | 5800x2850x2500mm |

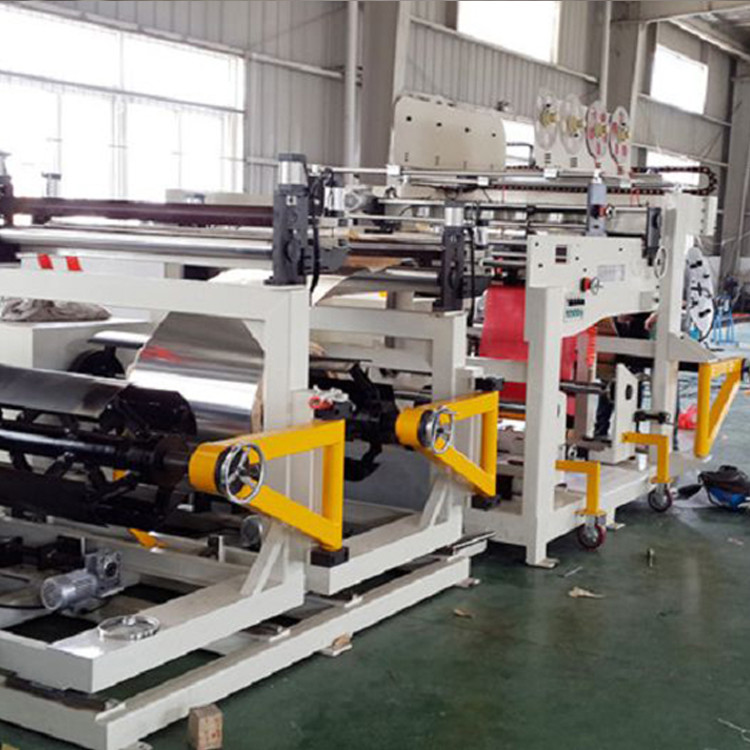

Hình 1: Mặt trước của máy cuốn lá đồng BRJ1600-2
Hình 2: Trang trí cách nhiệt của máy cuộn lá đồng BRJ1600-2
