Thiết bị chế tạo máy biến áp bằng nhựa đúc Máy cuộn lá biến áp tự động
Mô tả máy cuộn lá đồng BRJ800-2
Máy cuộn lá đồng BRJ800-2 là một trong những thiết bị chế tạo máy biến áp nhựa đúc, được sử dụng chủ yếu để cuộn lá đồng hoặc nhôm để tạo cuộn lá và các sản phẩm tương tự khác.Với hai bộ giải mã lá, máy cuộn lá đồng có thể quấn một hoặc hai lớp lá đồng hoặc lá nhôm.Bộ phận hàn TIG được sử dụng trên máy cuộn lá đồng để hàn lá và thanh cái với nhau.Với màn hình cảm ứng, rất dễ dàng để nhập tất cả các thông số một cách trực quan.Hệ thống điều khiển của máy cuộn lá đồng dựa trên PLC, giúp máy có nhiều chức năng tự động hóa.
Nhanhđđuôis của máy cuộn lá đồng BRJ800-2
Kỹ thuậtPthông sốcủa máy cuộn lá đồng BRJ800-2
Thông số kỹ thuật tiêu chuẩn điển hình của máy cuộn lá đồng BRJ800-2 được trình bày bên dưới, tuy nhiên những thông số này có thể dễ dàng sửa đổi theo yêu cầu.
| Chiều rộng lá: | 200 ~ 800mm |
| tối đa.OD.của cuộn dây vết thương: | 800mm |
| Hình dạng cuộn dây vết thương: | hình bầu dục, hình tròn và hình chữ nhật, vv |
| Vật liệu lá dẫn điện OD.: | 1.000mm |
| ID vật liệu lá dẫn điện.: | 500mm |
| Số trang trí lá: | 2 chiếc |
| Chiều dài trang trí lá: | 850mm |
| Đường kính trang trí lá: | Phạm vi điều chỉnh 400-520mm |
| Kích thước trục gá cuộn dây: | 80×80×1150 mm |
| Chế độ hàn: | TIG |
| Số trang trí cách nhiệt: | 2 chiếc |
| tối đa.Chiều rộng vật liệu cách nhiệt: | 850mm |
| Trục trang trí cách nhiệt: | Có thể mở rộng (hành động đóng/mở bằng khí nén) |
| End-fill Strip Feeder: | 6 chiếc |
| Hệ thống căn chỉnh cạnh: | cảm biến quang điện |
| Hệ thống điều khiển: | plc |
| Giao diện người dùng: | Màn hình cảm ứng 10inch (254mm) |
| Phạm vi đếm lượt: | 0 - 9999,9 |

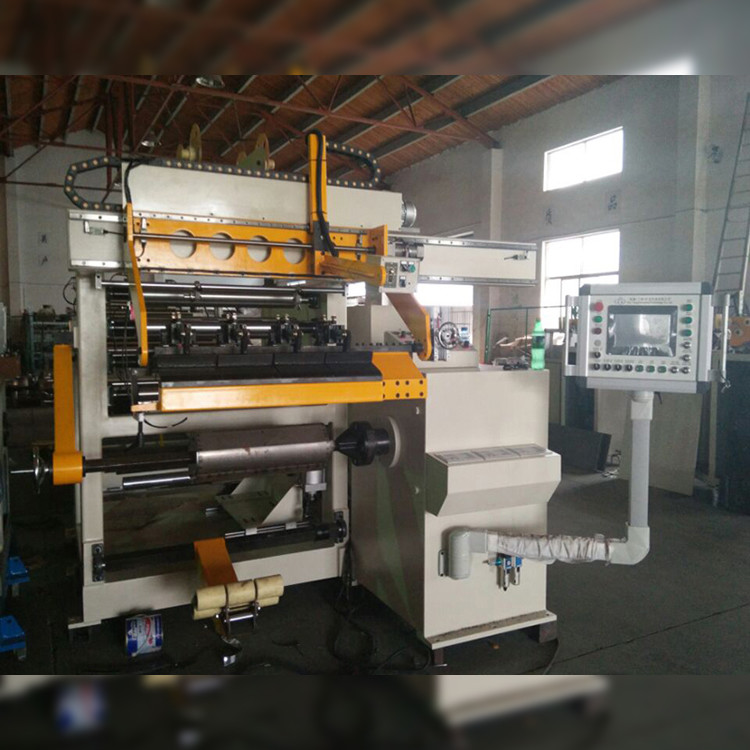

Hình 1: Mặt trước của máy cuốn lá đồng BRJ800-2
Hình 2: Máy cuộn lá đồng BRJ800-2's foil decoiler
