Máy cuộn lá đồng tự động làm cuộn dây lò phản ứng với hàn TIG
Sự miêu tảcủa máy cuộn lá đồng BRJ800-2-2
Máy cuộn lá đồng BRJ800-2-2 là một máy cuộn lá đặc biệt để cuộn lá đồng hoặc nhôm để tạo cuộn dây lò phản ứng và các sản phẩm tương tự khác.Máy quấn lá đồng được trang bị hai mâm cặp để kẹp lõi sắt và lá đồng hoặc lá nhôm có thể được quấn trực tiếp lên lõi.Hai mâm cặp được điều khiển bởi hai động cơ servo, đảm bảo hai mâm cặp có cùng mô-men xoắn.Với hệ thống điều khiển PLC và giao diện thân thiện với người dùng của màn hình cảm ứng, máy cuộn lá đồng có thể được vận hành dễ dàng.
Nhanhđđuôis của máy cuộn lá đồng BRJ800-2-2
Kỹ thuậtPthông sốcủa máy cuộn lá đồng BRJ800-2-2
Thông số kỹ thuật tiêu chuẩn điển hình củamáy cuộn lá đồngTuy nhiên, BRJ800-2-2 được hiển thị bên dưới, máy cuộn lá đồng cũng có thể được sản xuất nhưyêu cầu.
| Chiều rộng lá: | 250 ~ 800mm |
| tối đa.Đã hoàn thành cuộn dây OD.: | Ø800mm |
| Hình dạng cuộn đã hoàn thành: | Hình tròn, hình chữ nhật, hình bầu dục, v.v. |
| Vật liệu lá dẫn điện: | Đồng hoặc nhôm |
| Độ dày của lá Al: | 0,3 ~ 3,0 mm |
| Độ dày lá Cu: | 0,2 ~ 2,0 mm |
| Số trang trí lá: | 2 chiếc |
| Chiều dài trang trí lá: | 850mm |
| Đường kính trang trí lá: | Phạm vi điều chỉnh Ø400 ~ 520mm |
| tối đa.Trọng lượng cuộn dây: | 1.000kg |
| Công suất động cơ: | 5.5KW*2 |
| tối đa.Tốc độ cuộn dây: | 20 vòng / phút |
| Hệ thống hàn: | TIG |
| Số trang trí cách nhiệt: | 2 chiếc |
| Chiều rộng trang trí cách nhiệt: | 850mm |
| Trục trang trí cách nhiệt: | Có thể mở rộng (hành động đóng/mở bằng khí nén) |
| Hệ thống căn chỉnh cạnh: | cảm biến quang điện |
| Hệ thống điều khiển: | plc |
| Giao diện người dùng: | Màn hình cảm ứng 10 inch (254mm) |
| Phạm vi đếm lượt: | 0 ~ 9999,9 |

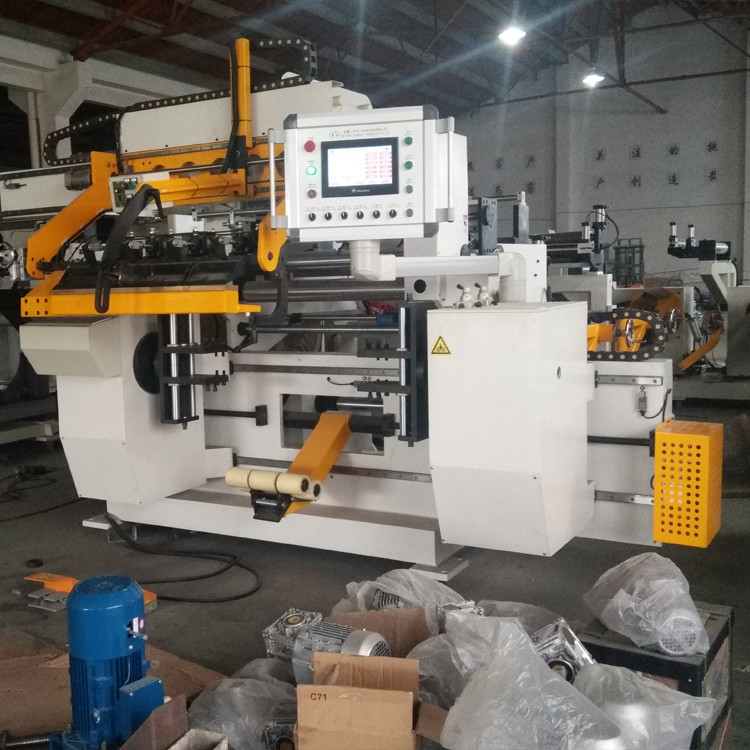

Hình 1: Mặt trước của máy cuốn lá đồng BRJ800-2-2
Hình 2: Mặt sau máy quấn lá đồng BRJ800-2-2
