Lò phản ứng tự động Foil Strip Winder Điện TIG Máy cuộn lá đồng
Sự mô tảcủa máy cuộn lá đồng BRJ600-2-2
Máy cuộn lá đồng BRJ600-2-2 là máy cuộn lá đặc biệt để cuộn cuộn lá lò phản ứng và các sản phẩm tương tự khác.Máy quấn lá đồng được trang bị hai mâm cặp để kẹp lõi sắt và lá đồng có thể được quấn trực tiếp lên lõi.Với hai động cơ trợ lực truyền động, hai mâm cặp có cùng mô-men xoắn, đảm bảo hình dạng tốt của cuộn dây quấn.Loại máy quấn lá đồng này có thể quấn một hoặc hai lớp lá đồng có độ dày 0,2mm ~ 2mm và lá nhôm có độ dày 0,3mm ~ 3mm.Hai cảm biến quang điện được sử dụng để điều chỉnh vị trí của lá khi cuộn dây.Với hệ thống điều khiển dựa trên PLC, máy cuốn lá đồng có thể vận hành dễ dàng.Tất cả các thông số của máy cuộn lá đồng có thể được nhập thông qua màn hình cảm ứng.Máy cuộn lá đồng có tính năng khởi động chậm, mô-men xoắn lớn, tự động hóa cao, v.v.
Nhanhđđuôis của máy cuộn lá đồng BRJ600-2-2
Kỹ thuậtPthông sốcủa máy cuộn lá đồng BRJ600-2-2
Thông số kỹ thuật tiêu chuẩn điển hình của BRJ600-2-2 được trình bày bên dưới, tuy nhiên, máy cuộn lá cũng có thể được sản xuất theo yêu cầu.
| Chiều rộng lá: | 250 ~ 600mm |
| tối đa.Đã hoàn thành cuộn dây OD.: | 800mm |
| Vật liệu dải dẫn: | Đồng hoặc nhôm |
| Độ dày dải Al: | 0,3 ~ 3,0 mm |
| Độ dày dải Cu: | 0,2 ~ 2,0 mm |
| Số trang trí lá: | 2 chiếc |
| Chiều dài trang trí lá: | 650mm |
| Foil Decoiler Mở rộng phạm vi: | Ø420~520mm |
| tối đa.Trọng lượng cuộn dây: | 1.000kg |
| Công suất động cơ: | 11kw |
| tối đa.Tốc độ cuộn dây: | 26 vòng / phút |
| Hệ thống hàn: | TIG |
| Số trang trí cách nhiệt: | 2 chiếc |
| Chiều rộng trang trí cách nhiệt: | 650mm |
| Trục trang trí cách nhiệt: | Hành động đóng/mở bằng khí nén |
| Hệ thống căn chỉnh cạnh: | cảm biến quang điện |
| Hệ thống điều khiển: | plc |
| Giao diện người dùng: | Màn hình cảm ứng 10 inch (254mm) |
| Phạm vi đếm: | 0 ~ 9999,9 |

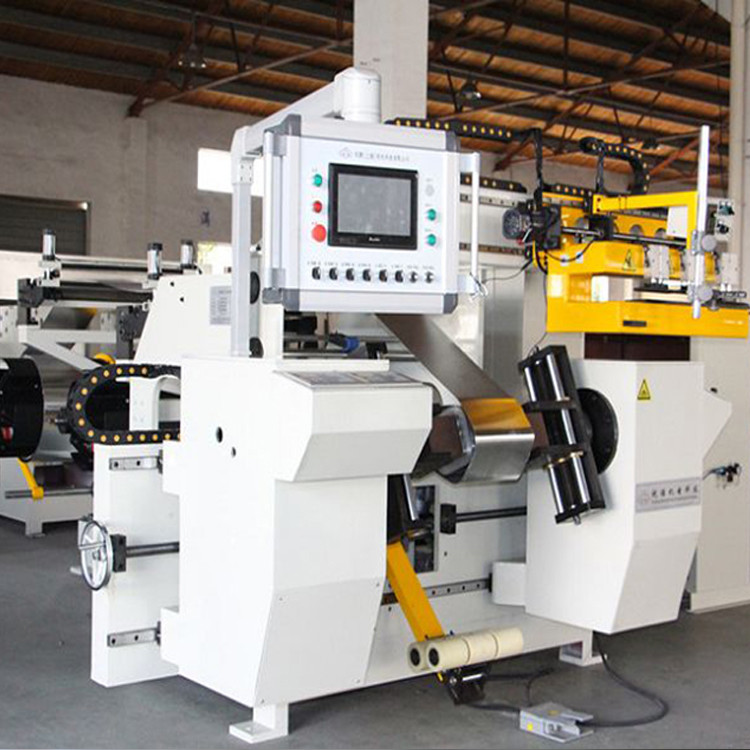

Hình 1: Mặt trước máy quấn lá đồng BRJ600-2-2
Hình 2: Máy cuộn lá đồng BRJ600-2-2's foil decoiler
