Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | máy cuộn lá đồng | Cách sử dụng: | cuộn dây quấn |
|---|---|---|---|
| Nhạc trưởng: | dải cu / al | Foil decoiler: | 2 bộ |
| Công suất động cơ: | 22KW | Tốc độ quay: | 18 vòng / phút |
| Màu sắc: | như yêu cầu | Sự bảo đảm: | 12 tháng |
| Làm nổi bật: | Máy cuộn lá đồng tự động,Máy cuộn dây biến áp loại khô,Máy cuộn lá đồng 18 vòng / phút |
||
Máy cuộn lá đồng tự động Làm biến áp điện áp thấp loại khô
Mô tả của máy cuộn lá đồng BRJ1400-2
Máy cuộn lá đồng biến áp kiểu khô BRJ1400-2 là một thiết bị chuyên nghiệp để cuộn cuộn dây cho máy biến áp nhựa đúc và các sản phẩm tương tự khác.Loại máy cuốn lá đồng, tức là Máquina de bobinado de láminas de aluminio, có thể xử lý một hoặc hai lớp màng đồng hoặc lá nhôm có chiều rộng từ 300mm đến 1400mm.Máy cuốn lá đồng cũng có thể cuốn một hoặc hai lớp giấy cách điện lớp cùng với giấy bạc.Với bộ hàn TIG tự động, macihne cuộn dây có thể hàn lá dẫn với thanh cái với nhau.Hơn nữa, máy cuộn lá đồng có thể được tùy chỉnh theo yêu cầu, chẳng hạn như phạm vi mở rộng bộ trang trí lá đồng.Thông thường, phạm vi mở rộng của giấy bạc trang trí là từ 420 đến 520mm, phù hợp với lá dẫn có đường kính trong 500mm.Hệ thống điều khiển dựa trên PLC.
Các thành phần chínhcủa máy cuộn lá đồng BRJ1400-2
1. Khung chính, khung sắt hàn rất chắc chắn và ổn định
2. Bộ phận cuộn dây, với động cơ 22kw, cung cấp mô-men xoắn cao
3. Bộ trang trí bằng giấy bạc, bộ trang trí hai lá phù hợp cho lá dẫn có đường kính bên trong 500mm
4. Trang trí cách nhiệt, hai trang trí cách nhiệt để đặt paer cách nhiệt với ID 76mm OD 400mm
5. Bộ nạp dải cuối làm đầy, tám giá đỡ cho chất độn cách nhiệt cuối
6. Hệ thống làm sạch, hai bộ
7. Hệ thống cắt, một bộ
8. Hệ thống khử cặn lá, hai bộ.
Các thông số kỹ thuậtcủa máy cuộn lá đồng BRJ1400-2
Thông số kỹ thuật tiêu chuẩn điển hình của máy cuộn lá đồng BRJ1400-2 được hiển thịbên dưới, tuy nhiên,máy cuộn lá đồng cũng có thể được sản xuất theo yêu cầu.
| Tối đaChiều rộng lá: | 1.400mm |
| Tối đaĐã hoàn thành OD cuộn dây.: | 1.000mm |
| Hình dạng cuộn hoàn thành: | hình bầu dục, hình tròn và hình chữ nhật, v.v. |
| Vật liệu lá dẫn: | Đồng hoặc nhôm |
| Vật liệu dẫn OD: | Ø1,000mm |
| ID vật liệu dẫn: | Ø500mm |
| Số trang trí giấy bạc: | 2 chiếc |
| Đường kính trang trí giấy bạc: | phạm vi điều chỉnh Ø400 ~ 520mm |
| Tối đaTrọng lượng cuộn dây: | 2.000kg |
| Chế độ hàn: | TIG |
| Chế độ cắt: | Cán cắt |
| Số trang trí cách nhiệt: | 2 chiếc |
| Bộ nạp dải cuối điền: | 8 chiếc |
| Hệ thống căn chỉnh cạnh: | Cảm biến quang điện |
| Độ chính xác chỉnh lưu: | ± 0,5mm |
| Hệ thống điều khiển điện tử: | PLC |
| Giao diện người dùng: | Màn hình cảm ứng 10 inch (254mm) |
| Phạm vi lượt đếm: | 0 ~ 9999,9 |
| Tổng khối lượng: | 8000kg |
| Kích thước (L x W x H): | 5800 x 2850 x 2500mm |

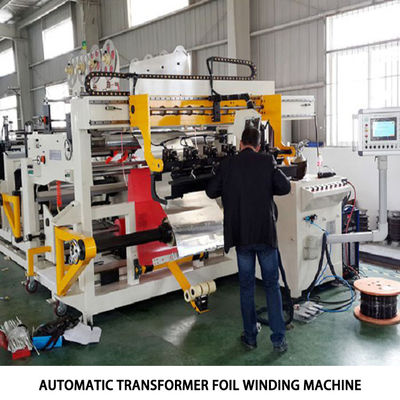

Hình 1: Mặt trước của máy cuộn lá đồng BRJ1600-2
Hình 2: Máy cuộn lá đồng BRJ1600-2's decoiler cách nhiệt
