Loại hình kinh tế Máquina de enrolar folhas Đơn giảnLò phản ứngMáy cuộn lá đồng
Sự miêu tảcủa máy cuộn lá đồng JJ-BRJ600-2-2
Máquina de enrolar folhas, máy cuốn lá đồng JJ-BRJ600-2-2 là một chiếc máy cuốn lá đơn giản và rẻ tiền cho cuộn dây cuộn kháng của cuộn cảm.Máy cuốn lá đồng có thể cuốn một hoặc hai lớp lá với chiều rộng tối đa 600mm và một hoặc hai lớp giấy cách nhiệt.Bộ đếm của máy quấn lá đồng dùng để đếm số vòng dây được quấn.Bàn đạp chân có thể dùng để chuyển hướng quay của trục chính.Hệ thống chỉnh lưu cơ học được sử dụng để làm cho mép lá trở nên gọn gàng khi cuộn dây.Thật dễ dàng để vận hành loại máy cuộn lá đồng đơn giản này.
Chủ yếucomponentscủa máy cuộn lá đồng JJ-BRJ600-2-2
1. khung chính
2. trang trí giấy
3. đơn vị quấn
4. trang trí cách nhiệt
5. thiết bị khí nén
6. hệ thống điều khiển điện
Kỹ thuậtPcon nhệncủa máy cuộn lá đồng JJ-BRJ600-2-2
Thông số kỹ thuật tiêu chuẩn điển hình của máy cuốn lá đồng JJ-BRJ600-2-2 được trình bày bên dưới, tuy nhiên, chúng có thể được sửa đổi theo yêu cầu.
| Tối đaChiều rộng lá: | 600 mm |
| Tối đaĐường kính quay: | Ø800 mm |
| Hình dạng cuộn hoàn thành: | hình chữ nhật, hình bầu dục và hình tròn, v.v. |
| Chất liệu lá: | Đồng hoặc nhôm |
| Độ dày lá Al: | 0,3 ~ 3,0 mm |
| Độ dày lá Cu: | 0,2 ~ 2,0 mm |
| Vật liệu lá mỏng OD: | Ø1000 mm, tối đa |
| ID vật liệu lá: | Ø500 mm, tùy chọn |
| Số trang trí giấy bạc: | 2 chiếc |
| Chiều dài trang trí giấy bạc: | 650 mm |
| Đường kính trang trí giấy bạc: | Ø400 ~ 520mm |
| Trọng lượng cuộn dây tối đa: | 800 kg |
| Công suất động cơ: | 11kw |
| Tốc độ quay: | 0 ~ 26 vòng / phút |
| Số trang trí cách nhiệt: | 2 chiếc |
| Vật liệu cách nhiệt OD: | Ø400 mm, tối đa |
| ID vật liệu cách nhiệt: | Ø76 mm |
| Chiều rộng vật liệu cách nhiệt: | 850 mm |
| Trục trang trí cách nhiệt: | Có thể mở rộng (hành động đóng / mở bằng khí nén) |
| Đếm phạm vi rẽ: | 0 - 9999,9 |

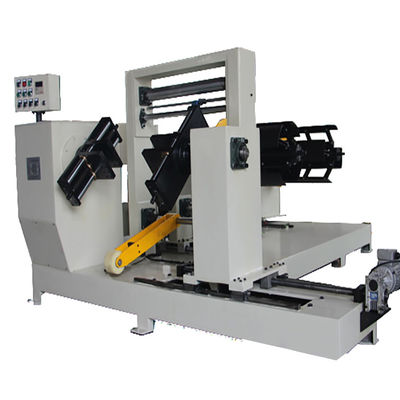

Hình 1: Mặt trước của máy cuộn lá đồng JJ-BRJ600-2-2
Hình 2: Máy cuộn lá đồng Bộ tách giấy JJ-BRJ600-2-2
