Sự miêu tảcủa máy cuộn lá đồng BRJ800-2-2
Máy quấn lá đồng BRJ800-2-2 là một trong những mô hình của máy quấn lá lõi kẹp, có nghĩa là lá đồng hoặc nhôm có thể được quấn trực tiếp trên lõi được kẹp.Loại cuộn giấy bạc này có thể được sử dụng trong lò phản ứng hoặc các sản phẩm tương tự khác.Hai động cơ servo được sử dụng trong máy để truyền động lõi sắt, có thể đảm bảo cùng một mô-men xoắn ở hai đầu.Máy cuốn lá đồng, Máquina de bobinado de láminas de aluminio, có thể được sử dụng để cuốn một hoặc hai lớp lá và một hoặc hai lớp giấy cách nhiệt.Với màn hình cảm ứng, việc vận hành máy cuộn lá đồng rất dễ dàng.
Chủ yếucomponentscủa máy cuộn lá đồng BRJ800-2-2
Kỹ thuậtPcon nhệncủa máy cuộn lá đồng BRJ800-2-2
Thông số kỹ thuật tiêu chuẩn điển hình của máy cuộn lá đồng BRJ800-2-2 được trình bày bên dưới, tuy nhiên, chúng có thể được sửa đổi theo yêu cầu.
| Tối đaChiều rộng lá: | 800mm |
| Tối đaĐã hoàn thành OD cuộn dây.: | Φ800mm |
| Hình dạng cuộn hoàn thành: | Hình tròn, hình chữ nhật, hình bầu dục, v.v. |
| Vật liệu lá dẫn: | Đồng hoặc nhôm |
| Độ dày lá nhôm: | 0,3 ~ 3,0 mm |
| Độ dày lá đồng: | 0,2 ~ 2,0 mm |
| Foil Dereeler: | 2 chiếc |
| Phạm vi mở rộng của Foil Decoiler: | Φ400 ~ Φ520mm |
| Tối đaTrọng lượng cuộn dây: | 1.500KG |
| Công suất động cơ: | 5,5KW x 2 |
| Tốc độ quanh co: | 0 ~ 24 vòng / phút |
| Hệ thống hàn: | TIG |
| Dereeler cách nhiệt: | 2 chiếc |
| Hệ thống căn chỉnh cạnh: | Cảm biến quang điện |
| Hệ thống điều khiển: | PLC |
| Giao diện người dùng: | Màn hình cảm ứng 10 inch (254mm) |
| Đếm phạm vi rẽ: | 0 - 9999,9 |

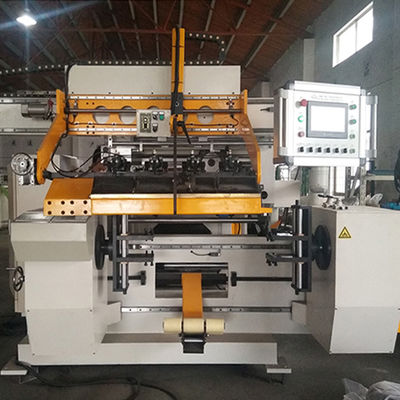

Hình 1: Mặt trước của máy cuộn lá đồng BRJ800-2-2
Hình 2: Mặt sau của máy cuộn lá đồng BRJ800-2-2'S
