Sự miêu tảcủa máy cuộn lá đồng BRJ600-2-2
Máy cuộn lá đồng lò phản ứng BRJ600-2-2 là thiết bị chuyên nghiệp để sản xuất cuộn dây lò phản ứng và các sản phẩm tương tự khác.Máy cuốn lá đồng có thể cuốn được lá đồng và lá nhôm với chiều rộng tối đa 600mm.Máy quấn lá đồng được cung cấp với hai động cơ servo để dẫn động hai mâm cặp, điều này làm cho hai bộ truyền động có cùng mô-men xoắn để cuốn lá.Hai mâm cặp dùng để kẹp lõi sắt và dùng lá đồng hoặc lá nhôm quấn trực tiếp trên lõi.Máy cuốn lá đồng có thể cuốn một hoặc hai lớp đồng hoặc nhôm và một hoặc hai lớp giấy cách điện cùng một lúc.Với hệ thống điều khiển PLC, máy cuộn lá đồng có thể được điều khiển chính xác, đảm bảo chất lượng của cuộn dây quấn.
Nhanh chóngdetails của máy cuộn lá đồng BRJ600-2-2
Kỹ thuậtPcon nhệncủa máy cuộn lá đồng BRJ600-2-2
Các thông số kỹ thuật tiêu chuẩn điển hình của BRJ600-2-2 được trình bày bên dưới, tuy nhiên, chúng có thể dễ dàng sửa đổi theo yêu cầu.
| Chiều rộng lá: | 250 ~ 600mm |
| Tối đaĐã hoàn thành OD cuộn dây.: | Φ850mm |
| Hình dạng cuộn hoàn thành: | Hình tròn, hình chữ nhật, hình bầu dục, v.v. |
| Vật liệu lá dẫn: | Đồng hoặc nhôm |
| Độ dày lá Al: | 0,3 ~ 3,0 mm |
| Độ dày lá Cu: | 0,2 ~ 2,0 mm |
| Số trang trí giấy bạc: | 2 chiếc |
| Phạm vi mở rộng của Foil Decoiler: | Φ420 ~ Φ520mm |
| Tối đaTrọng lượng cuộn dây: | 1.000kg |
| Công suất động cơ: | 5,5KWx2 |
| Tối đaTốc độ quanh co: | 26 vòng / phút |
| Hệ thống hàn: | TIG |
| Số trang trí cách nhiệt: | 2 chiếc |
| Chiều rộng trang trí cách nhiệt: | 650mm |
| Trục trang trí cách nhiệt: | khí nén |
| Hệ thống căn chỉnh cạnh: | Cảm biến quang điện |
| Hệ thống điều khiển: | PLC |
| Giao diện người dùng: | Màn hình cảm ứng 10 inch (254mm) |
| Dải đếm: | 0 - 9999,9 |

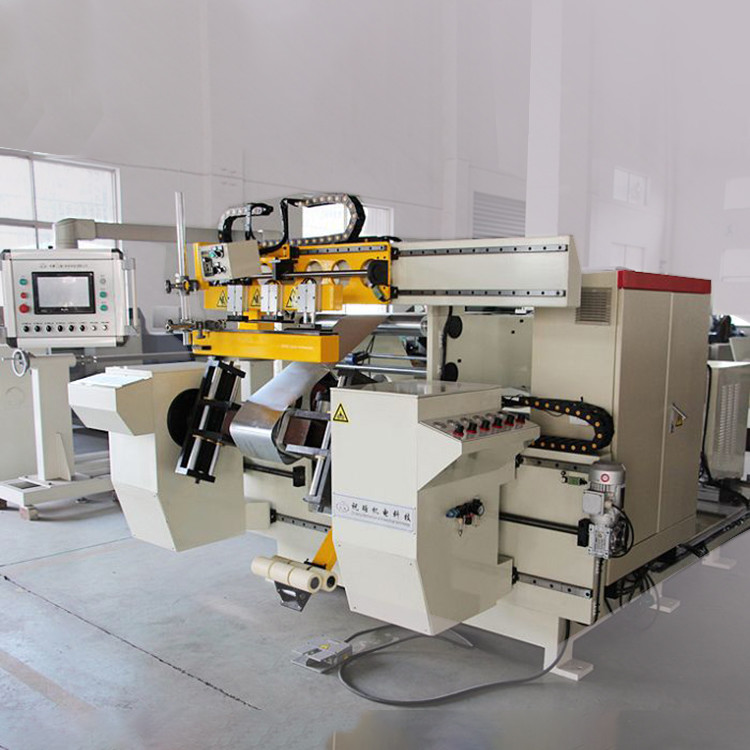

Hình 1: Mặt trước của máy cuộn lá đồng BRJ600-2-2
Hình 2: Máy cuộn lá đồng BRJ600-2-2's foil decoiler
