Điều khiển PLC động cơ Servo điều khiểnTIGLò phản ứng hàn Máy cuộn lá đồng
Sự miêu tảcủa máy cuộn lá đồng BRJ600-2-2

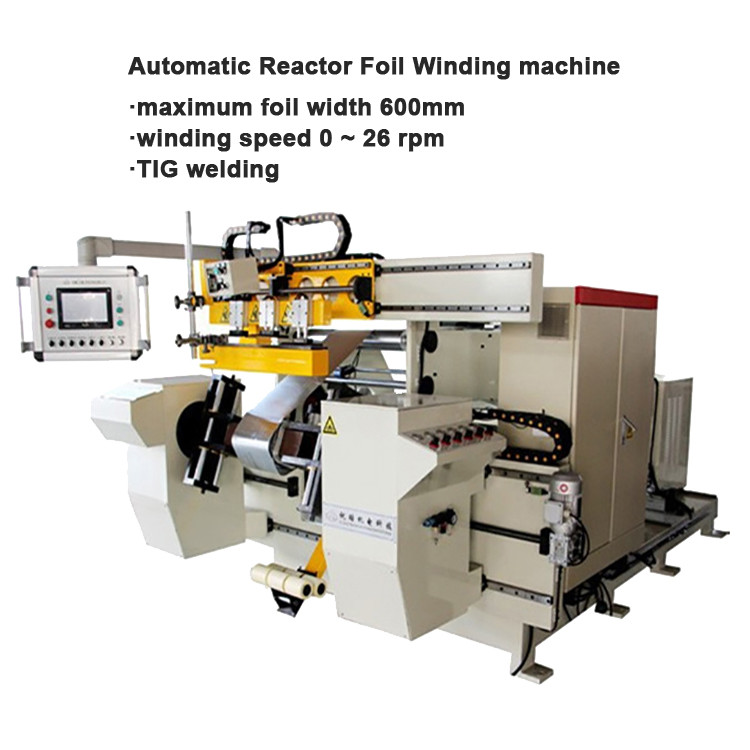

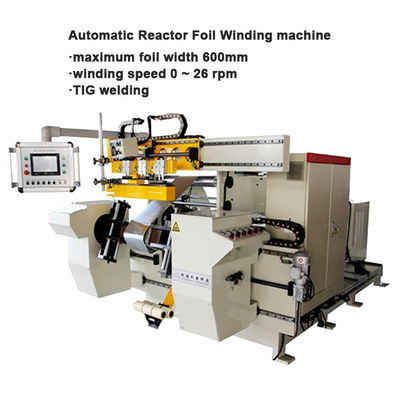

Máy cuộn lá đồng lò phản ứng BRJ600-2-2 là thiết bị chuyên nghiệp dùng để quấn lá đồng hoặc lá nhôm để làm cuộn dây lò phản ứng hoặc các sản phẩm tương tự khác.Máy quấn lá đồng được cung cấp với hai mâm cặp.Hai mâm cặp dùng để kẹp lõi sắt và có thể quấn trực tiếp giấy bạc lên lõi sắt.Hai động cơ servo được sử dụng để truyền động cho hai mâm cặp, có thể nhận được cùng một mô-men xoắn trên mâm cặp.Máy cuốn lá đồng được điều khiển bằng hệ thống điều khiển dựa trên PLC.Máy quấn lá được cung cấp với bộ hàn TIG để hàn lá và thanh cái với nhau.Với một màn hình cảm ứng và HMI, việc vận hành máy cuộn lá đồng rất dễ dàng.
Chi tiết nhanhs của máy cuộn lá đồng BRJ600-2-2
Các thông số kỹ thuậtcủa máy cuộn lá đồng BRJ600-2-2
Các thông số kỹ thuật tiêu chuẩn điển hình của BRJ600-2-2 được trình bày bên dưới, tuy nhiên chúng có thể dễ dàng sửa đổi theo yêu cầu.
| Chiều rộng lá: | 250-600mm |
| Tối đaĐã hoàn thành OD cuộn dây.: | 850mm |
| Hình dạng cuộn hoàn thành: | Hình tròn, hình chữ nhật, hình bầu dục, v.v. |
| Vật liệu dải dẫn: | Đồng hoặc nhôm |
| Độ dày dải Al: | 0,3 - 3,0 mm |
| Độ dày dải Cu: | 0,2 - 2,0 mm |
| Số trang trí giấy bạc: | 2 chiếc |
| Chiều dài trang trí giấy bạc: | 650mm |
| Phạm vi mở rộng của Foil Decoiler: | 420 ~ 520mm |
| Tối đaTrọng lượng cuộn dây: | 1.000kg |
| Công suất động cơ: | 5,5KWx2 |
| Tối đaTốc độ quanh co: | 26 vòng / phút |
| Hệ thống hàn: | TIG |
| Số trang trí cách nhiệt: | 2 chiếc |
| Chiều rộng trang trí cách nhiệt: | 650mm |
| Trục trang trí cách nhiệt: | hành động đóng / mở bằng khí nén |
| Hệ thống căn chỉnh cạnh: | Cảm biến quang điện |
| Hệ thống điều khiển: | PLC |
| Giao diện người dùng: | Màn hình cảm ứng 10 inch (254mm) |
| Đếm phạm vi rẽ: | 0 - 9999,9 |
