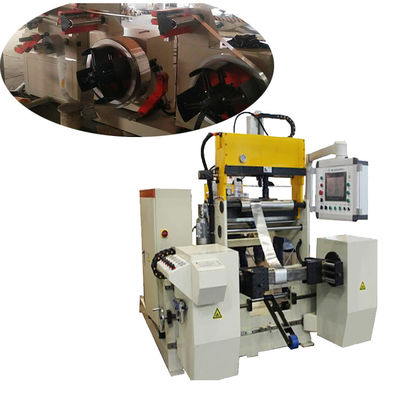

Tự động Lạnh Sức ép Hàn Nhôm và Đồng Máy cuộn lá
Sự miêu tả của máy cuộn lá đồng BRJ300-2-2
Máy cuốn lá đồng BRJ300-2-2 có thể dùng để cuốn một hoặc hai lớp giấy bạc và một hoặc hai lớp giấy cách điện.Lá có thể là đồng hoặc nhôm.Loại máy cuốn lá đồng này là máy kẹp lõi.Lá có thể được quấn trực tiếp trên lõi sắt.Hai động cơ servo được sử dụng để dẫn động hai mâm cặp để làm cho chúng có cùng một mô-men xoắn.Với bộ phận hàn áp lực lạnh, máy quấn lá có thể hàn các dây dẫn khác nhau với nhau, tức là máy có thể hàn không chỉ lá cu và thanh cái cu hoặc lá nhôm và thanh cái al mà còn hàn cả lá cu và thanh cái al. hoặc al foil và thanh cái cu với nhau.Bộ tách giấy bạc phù hợp để đặt vật liệu dẫn có đường kính trong 500mm và đường kính ngoài 1000mm.Máy có tính năng vận hành dễ dàng, v.v.
Chủ chốt NSomponents của máy cuộn lá đồng BRJ300-2-2
1. Khung chính
2. Bộ giải mã giấy bạc,
3. Bộ nạp giấy bạc
4. Con lăn ép
5. Bộ phận cuộn dây chính
6. Hệ thống điều khiển dựa trên PLC
7. Hệ thống khí nén
8. Bộ phận hàn nguội, với sáu miếng khuôn cho các thông số kỹ thuật khác nhau của lá
Kỹ thuật Pcon nhện của máy cuộn lá đồng BRJ300-2-2
Các thông số kỹ thuật tiêu chuẩn điển hình của BRJ300-2-2 được trình bày bên dưới, tuy nhiên chúng có thể dễ dàng sửa đổi theo yêu cầu.
| Chiều rộng lá: | 100 ～ 300mm |
| Hình dạng cuộn hoàn thành: | Hình bầu dục, hình tròn và hình chữ nhật, v.v. |
| Vật liệu dẫn: | Đồng hoặc nhôm lá |
| Độ dày lá Al: | 0,3 - 3,0 mm |
| Độ dày lá Cu: | 0,2 - 2,0 mm |
| Số trang trí giấy bạc: | 2 chiếc |
| Chiều dài trang trí giấy bạc: | 350 mm |
| Phạm vi mở rộng của Foil Decoiler: | 400 ～ 520mm |
| Trọng lượng cuộn dây tối đa: | 750 KG |
| Chế độ căng thẳng: | Khí nén |
| Điều chỉnh Chế độ Tốc độ: | Điều chỉnh vô cấp |
| Tốc độ quay: | 0 ～ 35 vòng / phút |
| Số trang trí cách nhiệt: | 2 máy tính để bàn |
| Chiều rộng trang trí cách nhiệt: | 350mm |
| Trục trang trí cách nhiệt: | Có thể mở rộng |
| Hệ thống điều khiển: | PLC |
| Màn hình cảm ứng: | 10 inch (254mm) |
| Dải đếm: | 0 - 9999,9 |
