| Tên: | máy cuộn lá đồng | Cách sử dụng: | cuộn dây quấn |
|---|---|---|---|
| Nhạc trưởng: | dải cu / al | Foil decoiler: | 2 bộ |
| Công suất động cơ: | 22KW | Tốc độ quay: | 18 vòng / phút |
| Màu sắc: | như yêu cầu | Sự bảo đảm: | Một năm |
| Làm nổi bật: | Máy cuộn lá đồng CE,máy quấn biến áp tự động 18 vòng / phút,Máy cuộn lá đồng 18 vòng / phút |
||
Máy hàn TIG tự động Máy cuộn lá đồng đúc Máy cuộn nhựa biến áp

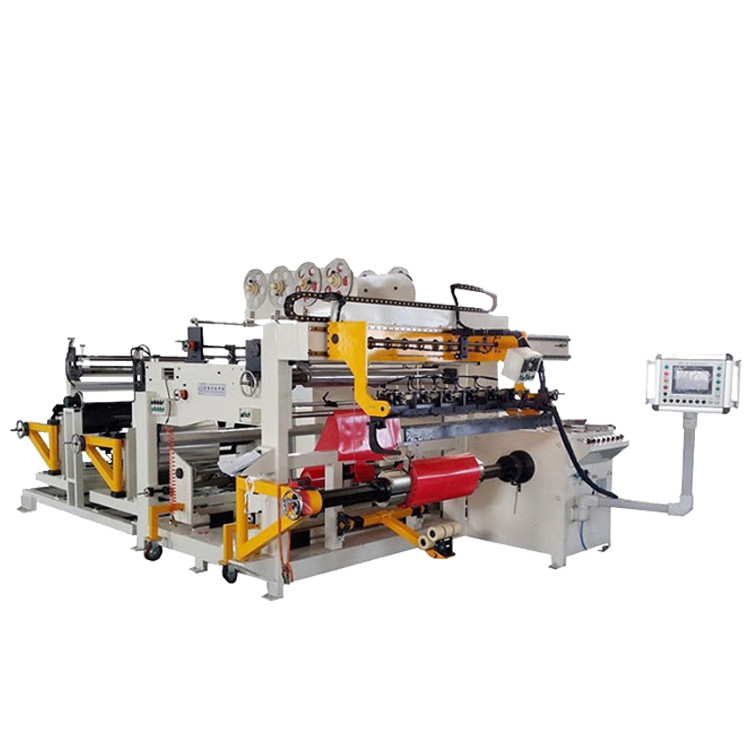

Mô tả máy cuộn lá đồng BRJ1400-2
Máy cuộn lá đồng máy biến áp nhựa đúc BRJ1400-2 là một trong những thiết bị chuyên nghiệp để quấn cuộn dây cho máy biến áp nhựa đúc và các sản phẩm tương tự khác.Loại máy cuốn lá đồng này có thể xử lý một hoặc hai lớp dải đồng hoặc nhôm có chiều rộng từ 300mm đến 1400mm.Máy cuốn lá đồng cũng có thể cuốn giấy cách điện một hoặc hai lớp.Bộ hàn TIG tự động dùng để hàn các lá ruột dẫn với thanh cái lại với nhau.Hơn nữa, máy cuộn lá đồng có thể được tùy chỉnh, chẳng hạn như phạm vi mở rộng bộ trang trí lá đồng.Thông thường, phạm vi mở rộng của giấy bạc trang trí là từ 420 đến 520mm, phù hợp với lá dẫn có đường kính trong 500mm.Bộ trang trí có thể được sản xuất theo yêu cầu của bạn.
Các thành phần chính của máy cuộn lá đồng
1. Khung chính, khung sắt hàn rất chắc chắn và ổn định
2. Bộ phận cuộn dây, với động cơ 22kw, cung cấp mô-men xoắn cao
3. Bộ trang trí bằng giấy bạc, bộ trang trí hai lá phù hợp cho lá dẫn có đường kính bên trong 500mm
4. Trang trí cách nhiệt, hai trang trí cách nhiệt để đặt paer cách nhiệt với ID 76mm OD 400mm
5. Bộ nạp dải cuối làm đầy, tám ngăn chứa cho chất độn cách nhiệt cuối
6. Hệ thống làm sạch, hai bộ
7. Hệ thống cắt, một bộ
8. Hệ thống khử cặn lá, hai bộ.
Các thông số kỹ thuật của máy cuộn lá đồng
Thông số kỹ thuật tiêu chuẩn điển hình của máy cuộn lá đồng BRJ1400-2 được hiển thị bên dưới, tuy nhiên chúng có thể dễ dàng sửa đổi theo yêu cầu.
| Tối đaChiều rộng lá: | 1.400mm |
| Tối đaĐã hoàn thành OD cuộn dây.: | 1.000mm |
| Hình dạng cuộn hoàn thành: | hình bầu dục, hình tròn và hình chữ nhật, v.v. |
| Vật liệu lá dẫn: | Đồng hoặc nhôm |
| Vật liệu dẫn OD: | 1.000mm |
| ID vật liệu dẫn: | 500mm |
| Số trang trí giấy bạc: | 2 chiếc |
| Đường kính trang trí giấy bạc: | phạm vi điều chỉnh 400-520mm |
| Tối đaTrọng lượng cuộn dây: | 2.500kg |
| Chế độ hàn: | TIG |
| Chế độ cắt: | Máy cắt đĩa điện |
| Số trang trí cách nhiệt: | 2 chiếc |
| Bộ nạp dải cuối điền: | 8 chiếc |
| Hệ thống căn chỉnh cạnh: | Cảm biến quang điện |
| Độ chính xác chỉnh lưu: | ± 0,5mm |
| Hệ thống điều khiển điện tử: | PLC |
| Giao diện người dùng: | Màn hình cảm ứng 10 inch (254mm) |
| Phạm vi lượt đếm: | 0 - 9999,9 |
| Tổng khối lượng: | 8000kg |
| Kích thước (L * W * H) | 5800 * 2850 * 2500mm |
