Máy cuộn dây cuộn dây dẫn máy biến áp khô Máy cuộn lá đồng một lớp

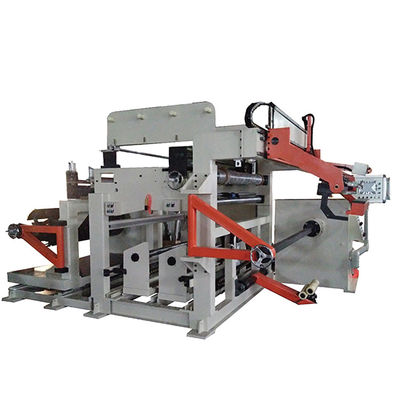

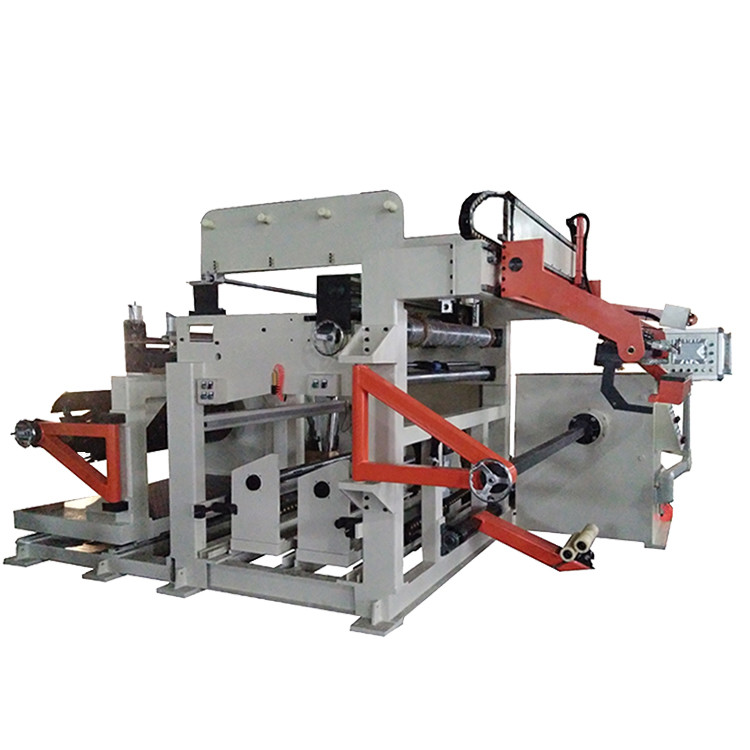

Sự miêu tả của máy cuộn lá đồng BRJ1400
Máy cuộn lá đồng biến áp LV BRJ1400 được sử dụng chủ yếu để quấn cuộn dây máy biến áp loại khô.Loại máy cuốn lá đồng này có thể xử lý một lớp đồng hoặc lá nhôm và một hoặc hai lớp vật liệu cách nhiệt, chẳng hạn như giấy cách điện.Chiều rộng tối đa của lá dẫn là 1400mm.Máy cuốn lá đồng được tặng kèm máy hàn TIG và máy làm mát để hàn lá với thanh cái với nhau.Một máy cắt đĩa được sử dụng để cắt giấy bạc.Hơn nữa, máy cuộn lá đồng có thể được tùy chỉnh.Ví dụ, bộ trang trí giấy bạc dành cho lá ruột dẫn có đường kính bên trong 500mm, nếu sử dụng lá ruột dẫn có đường kính bên trong khác nhau, thì phạm vi mở rộng của bộ trang trí giấy bạc có thể được sửa chữa theo đường kính bên trong của lá ruột dẫn.Nếu độ dày của lá quá lớn, chẳng hạn như 4,0mm, cần sử dụng động cơ lớn hơn để truyền động.
Chi tiết nhanh về máy cuốn lá đồng
Các thành phần chính của máy cuộn lá đồng
Các thông số chính của máy cuộn lá đồng
Thông số kỹ thuật tiêu chuẩn điển hình của máy cuộn lá đồng BRJ1400 được hiển thị bên dưới, tuy nhiên chúng có thể dễ dàng sửa đổi theo yêu cầu.
| Chiều rộng lá: | 300-1.400mm |
| Tối đaĐã hoàn thành OD cuộn dây.: | 1.000mm |
| Hình dạng cuộn hoàn thành: | hình bầu dục, hình tròn và hình chữ nhật, v.v. |
| Tối đaVật liệu dẫn OD: | 1.000mm |
| ID vật liệu dẫn: | 500mm |
| Số trang trí giấy bạc: | 1pc |
| Kích thước trục quanh co: | 80 × 80 × 1750 mm |

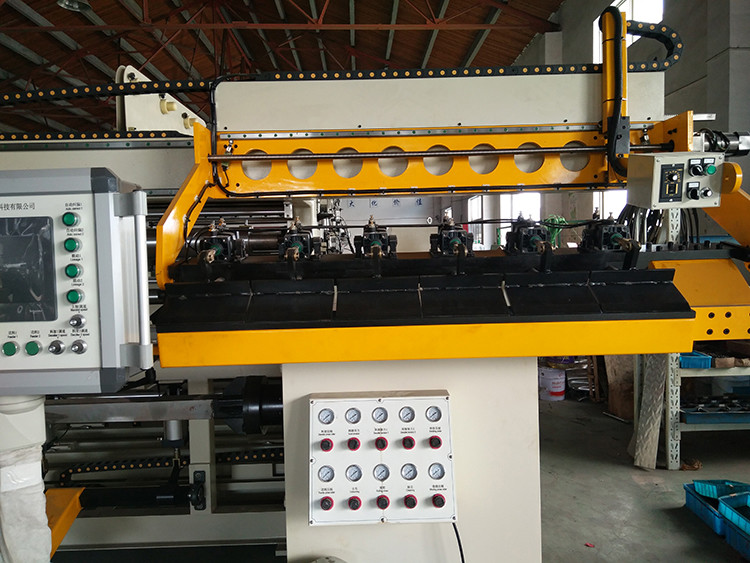

| Chế độ hàn: | TIG |
| Số trang trí cách nhiệt: | 2 chiếc |
| Tối đaVật liệu cách nhiệt OD: | 400mm |
| ID vật liệu cách nhiệt: | 76mm |
| Hệ thống căn chỉnh cạnh: | Cảm biến quang điện tự động chỉnh lưu độ lệch |
| Giao diện người dùng: | Màn hình cảm ứng 10 inch (254mm) PC công nghiệp / bộ điều khiển truy cập |
| Phạm vi lượt đếm: | 0 - 9999,9 |
