Máy biến áp khô có thể lập trình Máy cuộn lá đồng hai lớp
Giới thiệu máy cuộn lá đồng

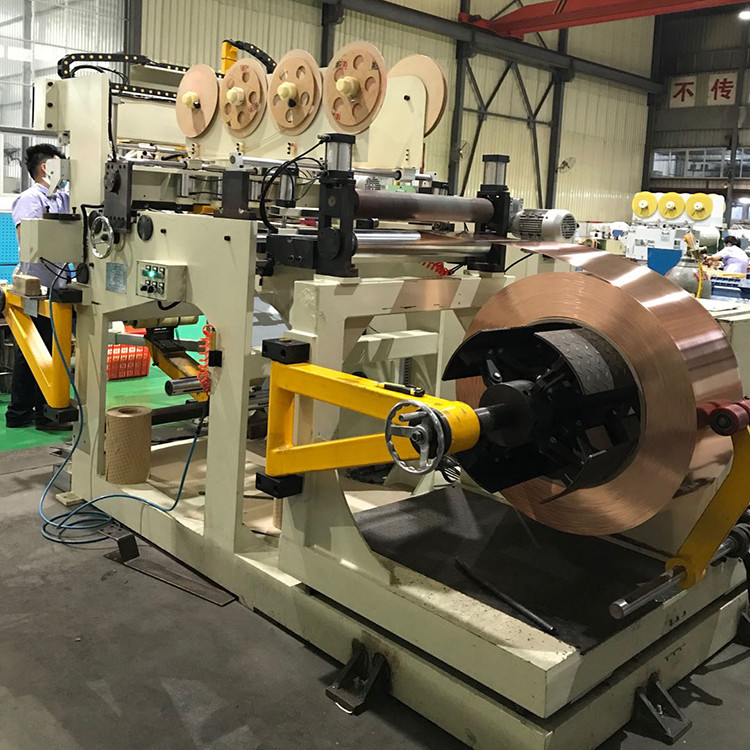

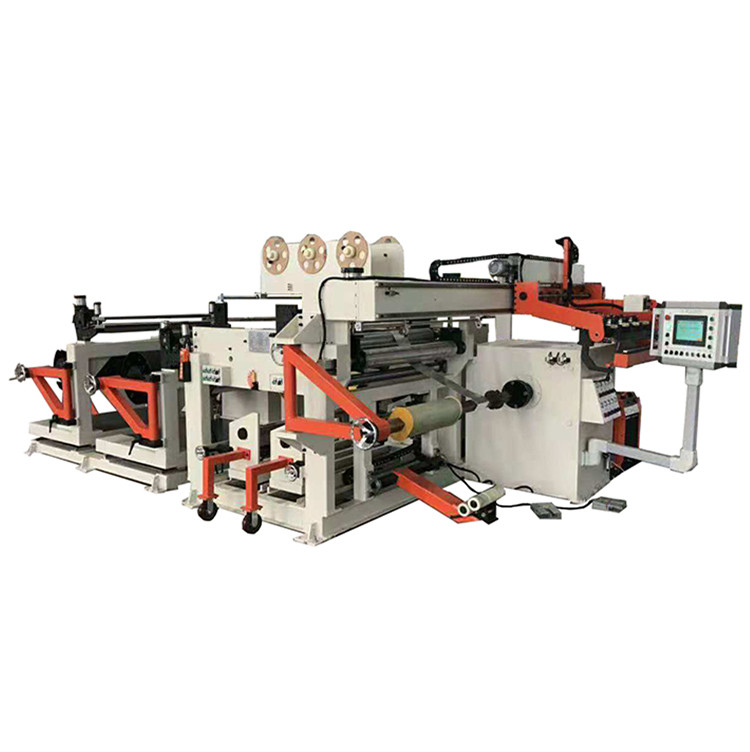

Máy cuộn lá đồng hai lớp máy biến áp khô lập trình được BRJ800-2 là thiết bị đặc biệt để quấn cuộn dây điện gió cho máy biến áp loại khô và các sản phẩm tương tự khác.Máy cuốn lá đồng có thể xử lý một hoặc hai lớp dải đồng hoặc lá nhôm và một hoặc hai lớp giấy cách điện.Lá và thanh cái được hàn bằng quy trình TIG.Quá trình khử cháy được dẫn động bằng khí nén.Hệ thống làm sạch cũng được dẫn động bằng khí nén.Trục có thể được mở rộng và chiết xuất để đặt vật liệu lá đồng.Có con lăn ép để ép lá tránh bị lùi lại.
Chi tiết nhanh của máy cuộn lá đồng
Các thành phần chính của máy cuộn lá đồng
1) Khung sắt chính
2) Bộ phận cuộn dây tự động
3) Bộ trang trí dây dẫn bằng lá
4) Trang trí giấy cách nhiệt
5) Giá đỡ dải cuối điền
6) Thiết bị làm sạch
7) Bộ phận cắt
8) Hệ thống khử cặn lá
9) Hệ thống căn chỉnh cạnh
10) Đơn vị hàn tự động
11) Hệ thống điều khiển điện tử
12) Hệ thống khí nén
Các thông số kỹ thuật của Máy cuộn lá
Thông số kỹ thuật tiêu chuẩn điển hình của máy cuộn lá đồng BRJ800-2 được hiển thị bên dưới, tuy nhiên chúng có thể dễ dàng sửa đổi theo yêu cầu.
| Đã hoàn thành cuộn OD Max. | 1.000mm |
| Hình dạng cuộn hoàn thành: | hình bầu dục, hình tròn và hình chữ nhật, v.v. |
| Vật liệu lá dẫn OD: | 1.000mm |
| ID vật liệu lá dẫn: | 500mm |
| Số trang trí giấy bạc: | 2 chiếc |
| Chiều dài trang trí giấy bạc: | 850mm |
| Phạm vi mở rộng của Foil Decoiler: | 420-520mm |
| Kích thước trục cuốn: | 80 × 80 × 1150 mm |
| Thợ hàn: | TIG |
| Tốc độ hàn: | 0,8 m / phút |
| Số trang trí cách nhiệt: | 2 chiếc |
| Vật liệu cách nhiệt OD.Tối đa: | 400mm |
| ID vật liệu cách nhiệt: | 76mm |
| Tối đaChiều rộng vật liệu cách nhiệt: | 850mm |
| Trục trang trí cách nhiệt: | Có thể mở rộng |
| Bộ nạp dải cuối điền: | 6 chiếc |
| Hệ thống căn chỉnh cạnh: | Cảm biến quang điện |
| Hệ thống điều khiển điện tử: | PLC |
| Giao diện người dùng: | Màn hình cảm ứng 10 inch (254mm) |
