Máy biến áp nhựa đúc Máy cuộn lá đồng có chiều rộng 600mmcuộn dây
Mô tả máy cuộn lá đồng
Máy cuộn dây lá đồng biến áp bằng nhựa đúc Máy cuộn dải chiều rộng 600mm BRJ600 được sử dụng để quấn cuộn lá đồng biến áp có chiều rộng tối đa 600mm.Loại máy cuốn lá đồng có thể cuốn một lớp lá đồng hoặc lá nhôm và một hoặc hai lớp giấy cách nhiệt.Máy cuộn lá đồng đi kèm với máy hàn TIG và bộ làm mát, có thể được sử dụng để cuộn lá đồng với thanh cái lại với nhau.Với hệ thống điều khiển dựa trên PLC, máy quấn lá đồng có tính tự động hóa cao và vận hành dễ dàng.
Chi tiết nhanhcủa máy cuộn lá đồng
Các thông số kỹ thuậtcủa máy cuộn lá đồng
Thông số kỹ thuật tiêu chuẩn điển hình củamáy cuộn lá đồng BRJ600được hiển thị bên dưới, tuy nhiên chúng có thể dễ dàng sửa đổi theo yêu cầu.
| tối đa.OD.của cuộn dây đã hoàn thành: | 800mm |
| Hình dạng cuộn đã hoàn thành: | hình bầu dục, hình tròn và hình chữ nhật, vv |
| Vật liệu lá dẫn điện OD.: | 1.000mm |
| ID vật liệu lá dẫn điện.: | 500mm |
| Số trang trí lá: | 1 cái |
| Chiều dài của trang trí lá: | 650mm |
| Trục trang trí lá: | có thể điều chỉnh Dia.phạm vi 400-520mm |
| Kích thước trục gá cuộn dây: | 80×80×950 mm |
| Chế độ hàn: | TIG |
| Tốc độ hàn: | 0,8 m / phút |
| Số trang trí cách nhiệt: | 2 chiếc |
| Vật liệu cách nhiệt OD.: | ≤400mm |
| ID vật liệu cách nhiệt.: | 76mm |
| tối đa.Chiều rộng vật liệu cách nhiệt: | 650mm |
| Trục trang trí cách nhiệt: | Có thể mở rộng (hành động đóng/mở bằng khí nén) |
| End-fill Strip Feeder: | 6 chiếc |
| Hệ thống căn chỉnh cạnh: | Cảm biến quang điện tự động điều chỉnh độ lệch |
| Chỉnh lưu chính xác: | ±0,5mm |
| Hệ thống điều khiển điện tử: | plc |
| Giao diện người dùng: | Bộ điều khiển truy cập / PC công nghiệp màn hình cảm ứng 10 inch (254mm) |
| Phạm vi đếm lượt: | 0 - 9999,9 |

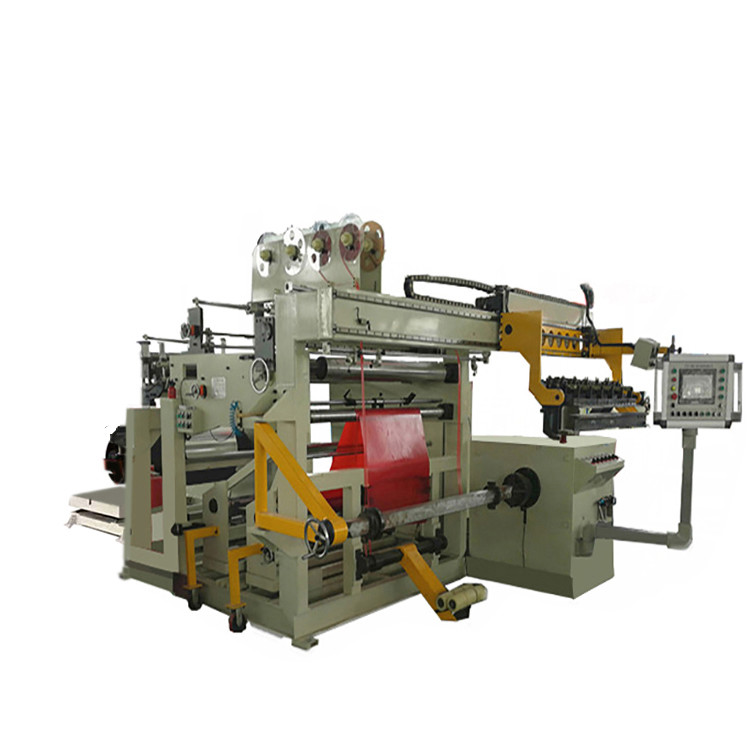

Hình 1: Mặt trước của máy cuốn lá đồng BRJ600

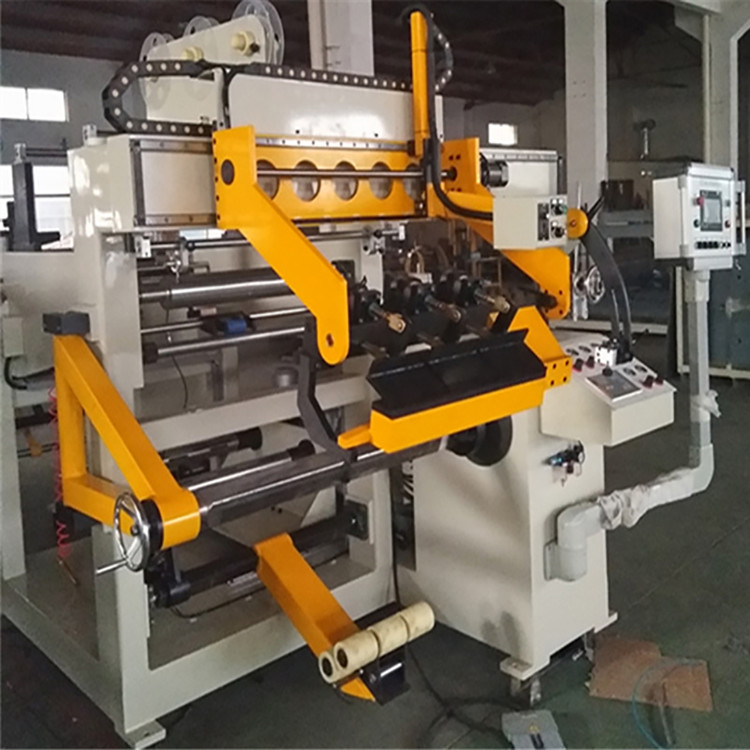

Hình 2: Mặt sau máy quấn lá đồng BRJ600
