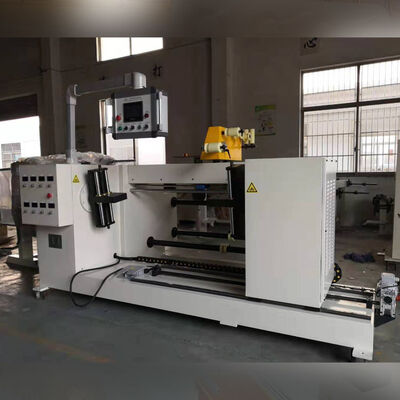

CácMáy cuộn dây cuộn dây tự động ZPX1000là một máy cuộn ngang chuyên nghiệp được thiết kế để sản xuấtVòng quay lò phản ứng và các thành phần cảm ứng điện khác. Máy cuộn cuộn được phát triển đặc biệt cho cuộnSợi đồng và sợi nhôm, bao gồm dây tròn và dây phẳng, trực tiếp vào lõi sắt với độ chính xác và hiệu quả cao.Được trang bị một hệ thống điều khiển hoàn toàn tự động, cấu trúc kẹp chuck kép, hướng dẫn dây chạy bằng máy chủ và hệ thống điều khiển PLC,Máy cuộn cuộn lò phản ứng ZPX1000 đảm bảo hiệu suất cuộn ổn định, vị trí dây chính xác, và chất lượng cuộn dây nhất quán.Máy cuộn dây cuộn dây tự động này được sử dụng rộng rãi bởi các nhà sản xuất lò phản ứng và thiết bị điện đòi hỏi tự động hóa đáng tin cậy, kiểm soát cuộn dây chính xác và cải thiện hiệu quả sản xuất.
Máy cuộn dây cuộn dây tự động ZPX1000 sử dụng hệ thống điều khiển PLC tiên tiến với giao diện màn hình cảm ứng thân thiện với người dùng.và hoàn thành quá trình cuộn dây hiệu quả.Hoạt động tự động làm giảm lỗi thủ công và cải thiện tính nhất quán sản xuất.
Hướng dẫn dây được điều khiển bởi một động cơ servo chuyên dụng, cung cấp điều khiển chuyển động chính xác trong quá trình cuộn.Phản ứng bắt đầu và dừng tuyệt vời đảm bảo sắp xếp dây chính xác và các lớp cuộn đồng nhất.Tầm phổ biến tối thiểu có thể đạt được0.01mm, làm cho máy thích hợp cho sản xuất cuộn lò phản ứng chính xác cao.
Máy được trang bị hai chuck để kẹp chặt lõi sắt. Hai hệ thống điều khiển được điều khiển bởi một hoặc hai động cơ để đảm bảo công suất mô-men xoắn cân bằng và xoay lõi ổn định.Thiết kế này cải thiện độ chính xác cuộn và ngăn ngừa hình thành cuộn không đồng đều trong quá trình hoạt động.
Máy cuộn dây cuộn dây tự động ZPX1000 phù hợp để cuộn:
Nó có thể xử lý đường kính dây tròn từΦ0,3mm đến Φ5,0mmvà dây phẳng lên đến5×12mm, đáp ứng các yêu cầu sản xuất cuộn lò phản ứng và biến áp khác nhau.
Với tốc độ cuộn tối đa là160 vòng/phútvà một người mạnh mẽ4Động cơ cuộn 4 kW, máy cung cấp sản xuất hiệu quả trong khi duy trì chất lượng cuộn ổn định.
Hệ thống đếm tự động cho phép các nhà khai thác đặt trước các vòng quay cần thiết và theo dõi tiến trình cuộn chính xác.
Các thông số kỹ thuật sau đây là cho cấu hình tiêu chuẩn củaZPX1000 Máy cuộn cuộn lò phản ứng tự độngCác giải pháp tùy chỉnh có sẵn theo các thiết kế cuộn dây và yêu cầu sản xuất khác nhau.
| Parameter | Thông số kỹ thuật |
|---|---|
| Mô hình | ZPX1000 |
| Ứng dụng | Vòng cuộn lò phản ứng |
| Vật liệu cuộn | Sợi đồng / sợi nhôm |
| Loại dây | Sợi tròn & sợi phẳng |
| Chiều dài vòng tròn tối đa | 1000 mm |
| Chiều cao trung tâm | 900 mm |
| Chiều kính dây tròn | Φ0.3 Φ5.0 mm |
| Kích thước dây phẳng tối đa | 5 × 12 mm |
| Tỷ lệ OD cao nhất của cuộn cuộn vết thương | 800 mm |
| Capacity coil tối đa | 1000 kg |
| Tốc độ cuộn | 0 ¢ 160 vòng/phút |
| Năng lượng động cơ xoắn | 4.4 kW |
| Độ cao tối thiểu | 0.01 mm |
| Hệ thống đếm | Đếm số kỹ thuật số 5 chữ số |
| Các vòng quay tối đa được đặt trước | 9999.9 |
| Phạm vi đếm | 0 ¢ 9999.9 lượt |
| Hệ thống điều khiển | PLC + Touch Screen |
Máy cuộn cuộn dây tự động ZPX1000 được sử dụng rộng rãi để sản xuất:
Nó là một giải pháp lý tưởng cho các nhà sản xuất điện yêu cầu sản xuất cuộn dây tự động và chính xác cao.
Máy cuộn cuộn lò phản ứng ZPX1000 hoạt động bằng cách cố định lõi sắt giữa hai chuck và xoay lõi thông qua hệ thống truyền động.Hướng dẫn dây điều khiển bằng servo cung cấp chính xác dây đồng hoặc nhôm vào lõi theo các thông số cuộn được đặt trước.Hệ thống điều khiển PLC quản lý tốc độ cuộn, chuyển động dẫn đường dây, đếm lượt và quy trình hoạt động tự động.và hiệu suất điện nhất quán.
A:Máy cuộn cuộn dây ZPX1000 chủ yếu được sử dụng để sản xuất cuộn dây lò phản ứng và các sản phẩm cuộn dây điện tương tự khác.
A:Máy có thể cuộn cả dây đồng và dây nhôm, bao gồm dây tròn và dây phẳng.
A:Nó có thể xử lý dây tròn từ Φ0.3mm đến Φ5.0mm và dây phẳng lên đến 5×12mm.
A:Máy sử dụng điều khiển PLC, màn hình cảm ứng, tự động đếm và dẫn đường định vị dây dẫn.
A:Máy có thể được tùy chỉnh theo kích thước cuộn dây, thông số kỹ thuật dây, yêu cầu sản xuất và tiêu chuẩn điện áp.
