Điều khiển PLC Máy cuộn dây đồng Máy cuộn dây tự động
Sự miêu tảcủa máy cuộn dây tự động ZPX1000
Máy quấn cuộn dây lò phản ứng tự động ZPX1000 là một thiết bị chuyên nghiệp để quấn cuộn dây lò phản ứng và các sản phẩm tương tự khác.Bộ cuộn dây tự động được trang bị hai mâm cặp để kẹp lõi sắt và dây được quấn trực tiếp trên lõi.Hai mâm cặp có thể được điều khiển bởi một hoặc hai động cơ, điều này đảm bảo hai cổ phiếu truyền động có cùng mô-men xoắn.Một động cơ servo của máy cuộn dây tự động được sử dụng để điều khiển thanh dẫn dây, đảm bảo các hành động dừng và bắt đầu xuất sắc.Hệ thống điều khiển PLC làm cho máy có các chức năng khác nhau.
Nhanhđđuôis của máy quấn cuộn dây tự động ZPX1000
Chủ yếuPthông sốcủa máy cuộn dây tự động ZPX1000
Sau đây là các thông số kỹ thuật tiêu chuẩn của máy cuộn tự động ZPX1000, tuy nhiên, các thông số này có thể dễ dàng sửa đổi nếu cần.
| Chiều cao từ tâm đến sàn: | 900mm |
| Chiều rộng cuộn dây tối đa: | 1000mm |
| Công suất động cơ quanh co: | 4.4Kw |
| Tốc độ quay: | 0-160 vòng / phút |
| Kích thước dây phẳng tối đa: | 5X12mm |
| Đường kính dây tròn: | Φ0,3 - Φ5,0mm |
| Cuộn dây vết thương tối đa OD.: | 800mm |
| Công suất tối đa: | 1000kg |
| Mức chênh lệch tối thiểu: | 0,01mm |
| Đếm: | đếm 5 chữ số |
| Cài đặt trước số lượt tối đa: | 9999,9 |
| Phạm vi đếm: | 0 - 9999,9 |

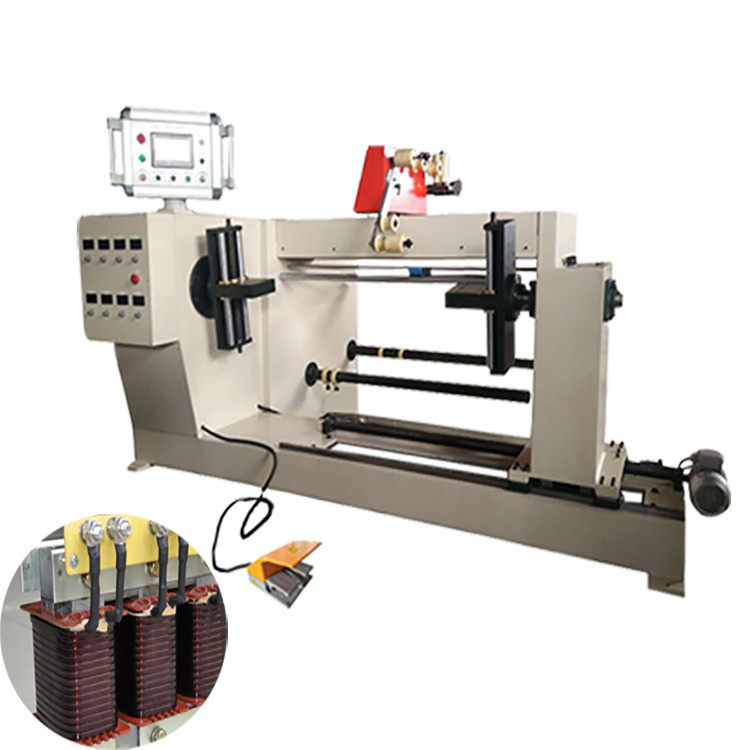

Hình 1: Mặt trước máy quấn cuộn tự động ZPX1000
Hình 2: Mặt sau máy quấn cuộn tự động ZPX1000
