cácMáy cuộn lá biến áp hàn TIG tự động BRJ600-5là giải pháp quấn lá hiệu suất cao được thiết kế để sản xuấtmáy biến áp loại khô và các sản phẩm cuộn dây điện khác. Máy này được phát triển đặc biệt để cuộn dâycuộn lá đồng và lá nhômvới độ chính xác cao, kiểm soát độ căng ổn định và hiệu suất hàn đáng tin cậy.Được trang bị mộthệ thống hàn TIG tự động, công nghệ điều khiển PLC tiên tiến và các thiết bị căn chỉnh chính xác, máy quấn lá biến áp có thể hoàn thành một cách hiệu quả các quy trình quấn lá và hàn lá kim loại với thanh cái, giúp các nhà sản xuất máy biến áp nâng cao hiệu quả sản xuất, giảm chi phí nhân công và đạt được chất lượng cuộn dây ổn định.Máy quấn lá biến áp BRJ600-5 phù hợp cho các nhà máy biến áp đòi hỏi tính tự động hóa cao, độ chính xác cuộn dây tuyệt vời và hoạt động ổn định lâu dài.
Máy được trang bị mộtmáy hàn TIG tự động, có thể hàn dây dẫn lá và thanh cái một cách chính xác và chắc chắn. So với các phương pháp hàn thủ công truyền thống, hàn TIG mang lại:
Chất lượng hàn cao hơn và tính nhất quán
Độ dẫn điện tốt hơn
Giảm sự phụ thuộc của người vận hành
Cải thiện hiệu quả sản xuất
Điều này làm cho máy trở nên lý tưởng để sản xuất cuộn lá biến áp chất lượng cao.
Máy cuộn lá biến áp được thiết kế để cuộn dâyvật liệu lá đồng và lá nhôm. Máy sử dụng hệ thống điều khiển chính xác để đảm bảo:
Cho ăn lá mịn
Định vị lá chính xác
Cuộn dây chặt chẽ và đồng đều
Viền giấy bạc gọn gàng
Hệ thống cảm biến quang điện tích hợp tự động phát hiện và điều chỉnh độ lệch của lá kim loại trong quá trình cuộn dây, đảm bảo hình dạng cuộn dây tuyệt vời và độ chính xác về kích thước.
Máy cuộn giấy bạc BRJ600-5 được trang bị mộthệ thống phanh khí néncho bộ giải mã giấy bạc và bộ giải mã giấy cách nhiệt.
Hệ thống kiểm soát độ căng cung cấp độ căng lá ổn định trong quá trình cuộn dây, ngăn ngừa:
Nới lỏng giấy bạc
Cuộn dây không đều
Biến dạng vật liệu
Điều này đảm bảo cuộn dây biến áp chất lượng cao với hiệu suất ổn định.
Máy sử dụng công nghệ tiên tiếnHệ thống điều khiển dựa trên PLC với màn hình cảm ứng HMI, cho phép người vận hành dễ dàng thiết lập và giám sát.Giao diện trực quan giúp giảm độ khó vận hành và nâng cao hiệu quả sản xuất.
| Mục | Đặc điểm kỹ thuật |
|---|---|
| Model máy | BRJ600-5 |
| Chiều rộng lá tối đa | 600 mm |
| Chất liệu giấy bạc Đường kính trong | 500 mm |
| Chất liệu giấy bạc Đường kính ngoài | 1000 mm |
| Tốc độ cuộn dây | 26 vòng/phút |
| Công suất động cơ cuộn dây | 15 kW |
| Phương pháp hàn | Hàn TIG tự động |
| Số lượng trang trí giấy bạc | 5 đơn vị |
| Bảo hành | 1 năm |
Máy quấn lá hàn TIG tự động được ứng dụng rộng rãi trong sản xuấtMáy biến áp loại khô.Nó phù hợp cho các nhà sản xuất máy biến áp cần thiết bị cuộn lá chất lượng cao cho cuộn lá đồng và lá nhôm.
✔ Hàn TIG tự động nâng cao độ tin cậy hàn
✔ Hệ thống căn chỉnh lá có độ chính xác cao đảm bảo các cạnh cuộn gọn gàng
✔ Kiểm soát độ căng khí nén ổn định giúp cải thiện chất lượng cuộn dây
✔ Điều khiển PLC + HMI giúp vận hành đơn giản và hiệu quả
✔ Thích hợp cho cuộn lá đồng và lá nhôm
✔ Giảm chi phí lao động và nâng cao năng lực sản xuất
✔ Được thiết kế để sản xuất công nghiệp liên tục
Máy quấn lá biến áp BRJ600-5 có thể quấn cảlá đồng và lá nhômdùng để sản xuất cuộn dây máy biến áp.
Chiều rộng cuộn giấy bạc tối đa là600mm, phù hợp cho sản xuất cuộn dây biến áp cỡ trung bình.
Máy sử dụng mộthệ thống hàn TIG tự độngđể kết nối dây dẫn lá mỏng với thanh cái, mang lại chất lượng hàn ổn định và đáng tin cậy.
Đúng. Máy được trang bị mộtHệ thống điều khiển PLC và màn hình cảm ứng HMI, cho phép người vận hành kiểm soát quá trình quấn dây một cách dễ dàng.
Chúng tôi cung cấpdịch vụ bảo hành một nămvà hỗ trợ kỹ thuật để đảm bảo máy hoạt động đáng tin cậy.

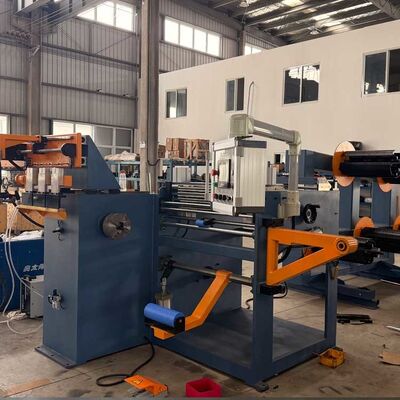

Hình 1: Mặt trước của máy quấn lá biến áp BRJ600-5
Hình 2: Bộ trang trí lá bạc của máy quấn lá biến áp BRJ600-5
