Dmô tảcủa máy cuộn lá biến áp BRJ1000-2

máy cuộn lá biến áp BRJ1000-2 là thiết bị đặc biệt để cuộn dải màng đồng hoặc dải màng nhôm, có thể được sử dụng để làm cuộn biến áp khô và các sản phẩm tương tự khác.Loại máy cuộn lá biến áp này có thể được sử dụng để cuộn dải màng có chiều rộng tối đa 1000mm, độ dày của dải màng đồng là từ 0,2 đến 2,0 mm và độ dày của dải màng nhôm là từ 0,3 đến 3,0 mm.Công suất cuộn dây chính của loại máy quấn lá biến áp là 15KW, có thể cung cấp đủ momen để cuộn lá và giấy cách điện với nhau.Với bộ phận hàn TIG, máy quấn lá biến áp có thể hàn lá và thanh cái với nhau.

Chi tiết nhanh máy quấn lá biến áp BRJ1000-2

1) Hai bộ trang trí giấy bạc

2) Hai bộ trang trí cách nhiệt

3) Bộ cấp dải điền đầy cuối

4) Hệ thống làm sạch

5) Hệ thống gỡ lỗi lá

6) Hệ thống cắt lá

7) Hệ thống căn chỉnh cạnh

8) Máy hàn TIG

Các thông số kỹ thuậtcủa máy cuộn lá biến áp BRJ1000-2

Thông số kỹ thuật tiêu chuẩn điển hình của máy cuộn lá biến áp BRJ1000-2 được trình bày bên dưới, tuy nhiên những thông số này có thể dễ dàng sửa đổi theo yêu cầu.

• Chiều rộng lá tối đa 1000mm
• Lá loại lá đồng hoặc lá nhôm
• Đường kính trong của cuộn giấy bạc 500mm (tùy chọn)
• Đường kính ngoài của cuộn lá 1000mm (tùy chọn)
• Foil dereeler số 2 chiếc
• Lá dereeler chiều dài 1050mm
• Foil dereeler mở rộng phạm vi 420 - 520mm
• Kích thước trục cuộn 80x80x1250mm
• Chế độ cắt máy cắt lăn
• Dereeler cách nhiệt số 2 chiếc
• Đường kính ngoài giấy cách nhiệt tối đa 400mm
• Giấy cách nhiệt đường kính trong 76mm
• Chiều dài dereeler cách nhiệt 1050mm
• Cảm biến quang điện liên kết cạnh
• Hệ thống điều khiển PLC
• Màn hình cảm ứng HMI
• Động cơ cuộn dây 15kw
• Tốc độ cuộn dây tối đa 18rpm

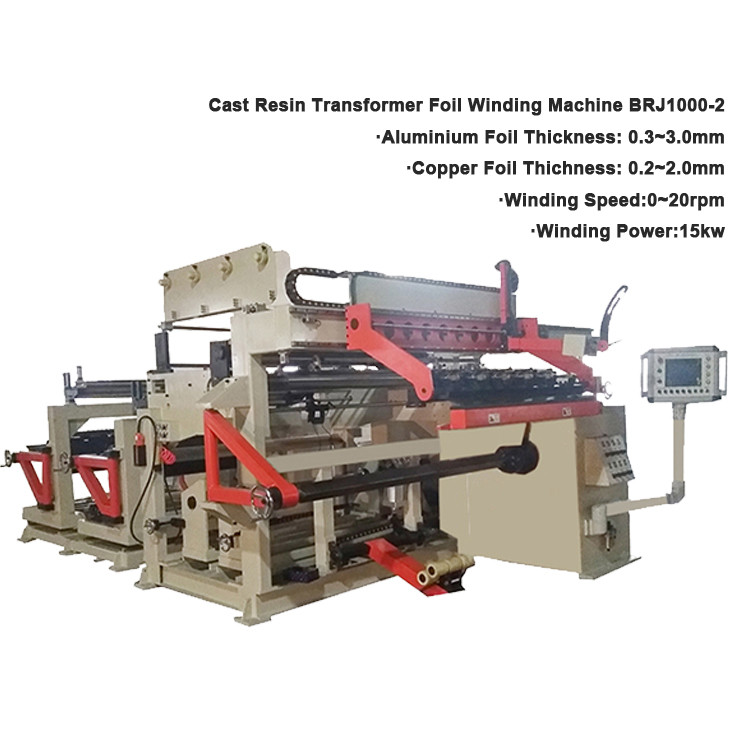

Hình 1: Mặt trước máy quấn lá biến áp BRJ1000-2

Hình 2: Mặt sau máy quấn lá biến áp BRJ1000-2
