Ba Đầu CNC Thiết Bị Cuộn Dây Máy Quấn Dây Tự Động
Mô tả của máy quấn dây tự động ZPX150-3
Máy quấn dây tự động ZPX150-3 là một chuyên gia máy quấn cuộn dây hiệu quả cao thiết bị. Với ba bộ dẫn hướng dây được điều khiển bởi động cơ servo, máy tự động cuộn dây có thể quấn ba cuộn cùng một lúc. Máy quấn dây được cung cấp PLC và HMI, giúp máy quấn dây dễ vận hành. Máy quấn dây có các đặc điểm khởi động chậm, chạy êm, tự động hóa cao, v.v.
Chính các thành phần của máy quấn dây tự động ZPX150-3
1. Khung thép chính, nó được hàn bằng thép
2. Bộ phận quấn chính, bao gồm động cơ quấn và trục quấn
3. Bộ phận đặt dây tự động, được điều khiển bởi động cơ servo 750w
4. Hệ thống điều khiển dựa trên PLC,
5. Hệ thống khí nén
6. Động cơ servo
7. Bàn đạp chân
Thông số kỹ thuật của máy quấn dây tự động ZPX150-3
Thông số kỹ thuật tiêu chuẩn điển hình của máy quấn dây tự động ZPX150-3 được hiển thị bên dưới và máy quấn dây cũng có thể được sản xuất theo yêu cầu.
|
Chiều cao tâm: |
900 mm |
|
Kích thước trục vuông: |
40x40mm |
|
Đường kính dây tròn: |
Ø0.3-4.0 mm |
|
Kích thước dây dẹt tối đa: |
3x8 mm |
|
ID cuộn dây hoàn thiện: |
Phụ thuộc vào khuôn của bạn (kích thước trục 40*40 mm) |
|
OD cuộn dây hoàn thiện tối đa: |
Ø400 mm |
|
Chiều dài mỗi cuộn tối đa: |
150 mm |
|
Công suất động cơ quấn: |
4kw |
|
Tốc độ quấn: |
0 ~ 200 vòng/phút |
|
Điều chỉnh tốc độ quấn: |
Tần số biến đổi và điều chỉnh tốc độ vô cấp |
|
Hệ thống điều khiển: |
PLC |
|
Chế độ đếm: |
Đếm 5 chữ số, |

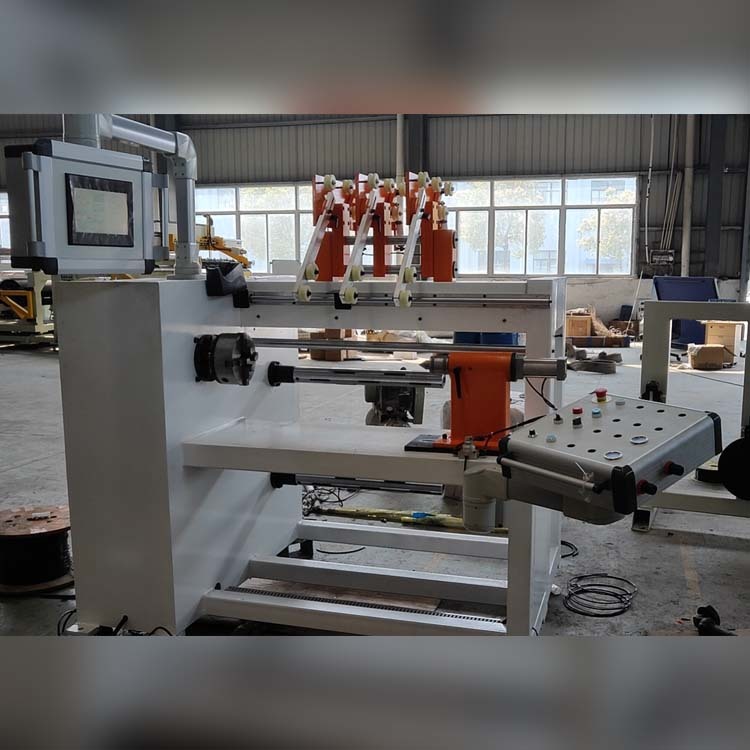

Hình 1: Toàn cảnh máy quấn dây tự động ZPX150-3
Hình 2: Bộ dẫn hướng dây của máy quấn dây tự động ZPX150-3
