Máy cuộn giấy đồng điện áp thấpMáy cuộn giấy biến áp
Mô tảcủa máy cuộn giấy biến áp BRJ1400-2
Máy cuộn giấy biến áp BRJ1400-2 là một thiết bị cuộn giấy đặc biệt để cuộn cuộn máy biến áp nhựa đúc.Máy cuộn giấy biến áp có thể cuộn cả giấy đồng và giấy nhôm. Với hai decoilers tấm và hai decoilers giấy cách điện, máy cuộn tấm có thể xử lý một hoặc hai lớp tấm và xử lý một hoặc hai lớp giấy cách điện cùng một lúc.Máy cuộn giấy biến áp được trang bị với đơn vị hàn TIG để hàn giấy và thanh bus cùng nhau. Hệ thống điều khiển của máy cuộn giấy là dựa trên PLC. Máy cuộn giấy biến áp có tính năng vận hành dễ dàng v.v.
Trọng tâmcđối thủcủa máy cuộn giấy biến áp BRJ1400-2
1. khung chính
2. Đơn vị cuộn
3. Máy tháo lỏng
4.
5. Đồ cho ăn dải đầy cuối
6. Hệ thống làm sạch
7. Hệ thống cắt
8. Hệ thống tháo dẻo
9. Hệ thống sắp xếp cạnh
10. Đơn vị hàn tự động
11Hệ thống điều khiển điện tử
12Hệ thống khí nén
Kỹ thuậtpcác thước đocủa máy cuộn giấy biến áp BRJ1400-2
Các thông số kỹ thuật tiêu chuẩn điển hình của máy cuộn giấy biến áp BRJ1400-2 được hiển thị bên dưới và máy cuộn giấy biến áp cũng có thể được sản xuất theo yêu cầu.
| Chiều rộng nhựa tối đa: | 1,400mm |
| Max. xong coil OD: | 1,000mm |
| Hình dạng cuộn dây kết thúc: | hình bầu dục, tròn và hình chữ nhật |
| Vật liệu tấm dẫn điện: | Đồng hoặc nhôm |
| Tiêu chuẩn OD tối đa của vật liệu dẫn: | Φ1.000mm |
| ID vật liệu của dây dẫn: | Φ500mm |
| Số máy tháo lỏng: | 2 chiếc |
| Phạm vi mở rộng của bộ thu dọc: | Φ480 ~ 520mm |
| Trọng lượng cuộn: | 2500kg |
| Chế độ hàn: | TIG |
| Chế độ cắt: | Máy cắt đĩa điện |
| Số bộ đệm cách nhiệt: | 2 chiếc |
| Max. vật liệu cách nhiệt OD: | Φ400mm |
| ID vật liệu cách nhiệt: | Φ76mm |
| Máy cấp nước bằng dải: | 8 miếng |
| Hệ thống sắp xếp cạnh: | Kích thước quang điện |
| Hệ thống điều khiển: | PLC |
| Phạm vi đếm: | 0 - 9999.9 |

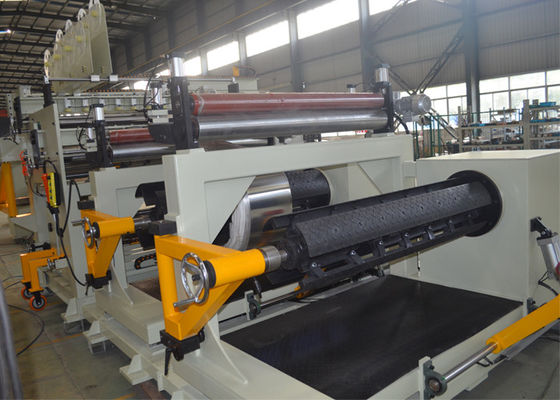

Hình 1: Phía trước của máy cuộn giấy biến áp BRJ1400-2
Hình 2: Phía sau của máy cuộn giấy biến áp BRJ1400-2
