Thiết bị quấn cuộn ba cuộn Máy quấn cuộn tự động
Mô tảcủa máy quấn cuộn tự động ZPX150-3
Máy quấn cuộn tự động ZPX150-3 là một loại máy quấn cuộn dây hiệu quả cao. Máy quấn cuộn tự động được trang bị bộ dẫn hướng dây được điều khiển bởi động cơ servo, giúp máy quấn cuộn dây tự động quấn dây. Với ba bộ phận dẫn hướng dây, máy quấn cuộn tự động có thể quấn ba cuộn cùng một lúc. Với hệ thống điều khiển PLC và HMI, máy quấn cuộn tự động có tính năng tự động hóa cao và dễ vận hành, v.v.
Chínhcthành phầncủa máy quấn cuộn tự động ZPX150-3
1. Khung thép chính, được hàn bằng thép
2. Bộ phận quấn chính, bao gồm động cơ quấn và trục quấn
3. Bộ phận đặt dây tự động, được điều khiển bởi động cơ servo 750w
4. Hệ thống điều khiển dựa trên PLC,
5. Hệ thống khí nén
6. Động cơ servo
7. Bàn đạp chân
Thông số kỹ thuậtparameterscủa máy quấn cuộn tự động ZPX150-3
Các thông số kỹ thuật tiêu chuẩn điển hình của máy quấn cuộn tự động ZPX150-3 được hiển thị bên dưới và máy quấn cuộn cũng có thể được sản xuất theo yêu cầu.
| Chiều cao trung tâm: | 900 mm |
| Kích thước trục vuông: | 40x40mm |
| Đường kính dây tròn: | Ø0.3-4.0 mm |
| Kích thước dây phẳng tối đa: | 3x8 mm |
| ID cuộn thành phẩm: | Phụ thuộc vào khuôn của bạn (kích thước trục 40 * 40 mm) |
| OD cuộn thành phẩm tối đa: | Ø400 mm |
| Chiều dài mỗi cuộn tối đa: | 150 mm |
| Công suất động cơ quấn: | 4kw |
| Tốc độ quấn: | 0 ~ 200 vòng/phút |
| Điều chỉnh tốc độ quấn: | Tần số thay đổi và điều chỉnh tốc độ vô cấp |
| Hệ thống điều khiển: | PLC |
| Bước lan: | Bước tối thiểu: 0.01 mm |
| Chế độ đếm: | Đếm 5 chữ số |
| Số vòng quay tối đa cài đặt trước: | 9999.9 |

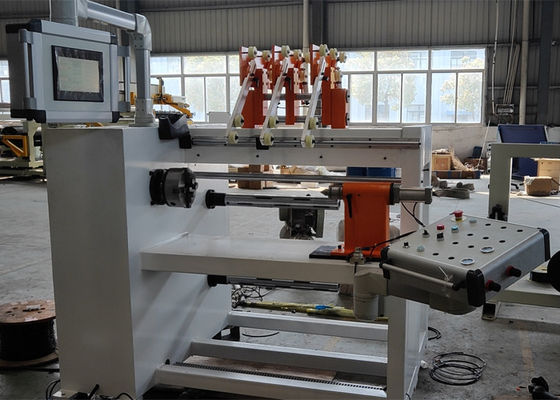

Hình 1: Toàn cảnh máy quấn cuộn tự động ZPX150-3
Hình 2: Bộ dẫn hướng dây của máy quấn cuộn tự động ZPX150-3
