Mô tảcủa lv máy cuộn nhựa BRJ300-2
Máy cuộn nhựa LV BRJ300-2 có thể được sử dụng để cuộn một hoặc hai lớp nhựa và một lớp giấy cách nhiệt.Máy cuộn nhựa LV có thể hàn các loại dây dẫn khác nhau với nhau, nghĩa là máy có thể hàn không chỉ cu foil và cu bus bar hoặc al foil và al bus bar, mà còn cu foil và al bus bar hoặc al foil và cu bar với nhau.Các máy tháo cuộn nhựa là phù hợp để đặt các vật liệu dẫn với đường kính bên trong 500mm và đường kính bên ngoài tối đa 1000mm.
Trọng tâmcđối thủcủa lv máy cuộn nhựa BRJ300-2
1. khung chính
2. Máy tháo cuộn nhựa, hai miếng tháo cuộn nhựa với áp suất khí
3. Nạp nhựa
4. Vòng bấm
5. Đơn vị cuộn chính
6Hệ thống điều khiển dựa trên PLC
7Hệ thống khí nén
8. hàn lạnh, với sáu mảnh khuôn cho các đặc điểm kỹ thuật khác nhau của tấm
Kỹ thuậtpcác thước đocủa lv máy cuộn nhựa BRJ300-2
Các thông số kỹ thuật tiêu chuẩn điển hình củaMáy cuộn tấm giấy LVBRJ300-2 được hiển thị bên dướivà máy cuộn nhựa lv cũng có thể được sản xuất theo yêu cầu.
| Chiều rộng của tấm: | 150 ~ 300mm |
| Hình dạng cuộn dây kết thúc: | Ống hình bầu dục, hình tròn và hình chữ nhật |
| Vật liệu dẫn: | Bảng đồng hoặc nhôm |
| Al Độ dày tấm: | 0.3 ~ 3.0 mm |
| Độ dày Foil: | 0.2 ~ 2.0 mm |
| Số máy tháo lỏng: | 2 chiếc |
| Chiều dài của tấm phim: | 350 mm |
| Phạm vi mở rộng của bộ thu dọc: | Ø460 ~ 520mm |
| Trọng lượng cuộn dây tối đa: | 750 kg |
| Chế độ căng thẳng: | Dòng khí |
| Chế độ điều chỉnh tốc độ: | Điều chỉnh không bước |
| Tốc độ quay: | 0 ~ 35 vòng/phút |
| Số bộ đệm cách nhiệt: | 2 phần trăm |
| Chiều rộng của vỏ cách nhiệt: | 350mm |
| Hệ thống điều khiển: | PLC |
| Màn hình cảm ứng: | 10 inch (254mm) |
| Đếm phạm vi quay: | 0 - 9999.9 |

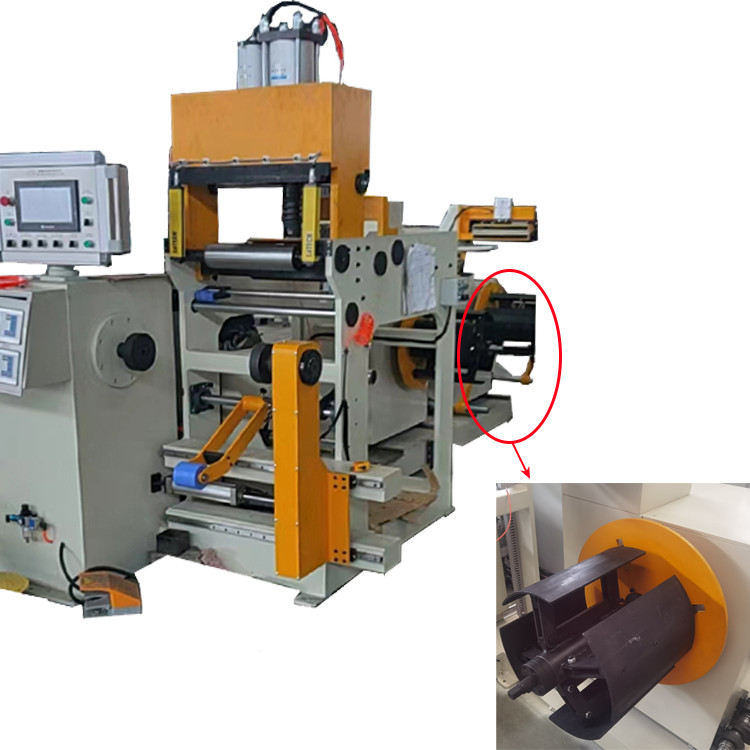

Hình 1: Máy cuộn giấy biến áp BRJ300-2 nhìn đầy đủ
Hình 2: Hiệu ứng hàn của máy cuộn giấy biến áp BRJ300-2
