Dvăn bảncủa máy cuộn giấy biến áp BRJ800-2
Máy cuộn nhựa biến áp BRJ800-2 là một máy cuộn dây dẫn điện đặc biệt để làm ra các cuộn dây biến áp nhựa đúc.Loại máy cuộn giấy biến áp này được cung cấp với động cơ 15kw để điều khiển trục cuộn, cung cấp mô-men xoắn lớn để cuộn tấm với chiều rộng tối đa 800mm. Máy cuộn tấm biến áp áp dụng quy trình hàn TIG để hàn tấm và thanh bus với nhau.Máy cuộn giấy biến áp được cung cấp với hai decoilers giấy và hai decooler giấy cách nhiệt, mà làm cho máy cuộn giấy nhựa cuộn một hoặc hai lớp dải băng đồng hoặc nhôm và một hoặc hai lớp giấy cách nhiệt.Máy cuộn giấy biến áp có thể được vận hành rất dễ dàng.
Thông tin chi tiết nhanh về máy cuộn giấy biến ápBRJ800-2
1) Hai máy tháo cuộn
2) Hai bộ tháo giấy cách nhiệt
4) Máy cho dẻo cuối
5) Hệ thống làm sạch
6) Hệ thống tháo
7) Hệ thống sắp xếp cạnh
8) Đơn vị hàn tự động
Kỹ thuậtpcác thước đocủa máy cuộn giấy biến ápBRJ800-2
Các thông số kỹ thuật tiêu chuẩn điển hình của máy cuộn giấy biến áp BRJ800-2 được hiển thị bên dưới, tuy nhiên máy cuộn giấy cũng có thể được sản xuất theo yêu cầu.
| Tối đa. | 800mm |
| Vật liệu tấm dẫn điện OD.: | Ø1.000mm |
| ID vật liệu tấm dẫn: | Ø500mm |
| Số máy tháo lỏng: | 2 bộ |
| Chiều dài của tấm phim: | 850mm |
| Phạm vi mở rộng của bộ cắt cuộn: | Ø420 - 520mm |
| Kích thước trục cuộn: | 80×80×1150 mm |
| Chế độ cắt: | Máy cắt đĩa điện |
| Số bộ đệm cách nhiệt: | 2 bộ |
| Vật liệu cách nhiệt OD: | ≤Ø400mm |
| ID vật liệu cách nhiệt: | Ø76mm |
| Max. Chiều rộng của vật liệu cách nhiệt: | 850mm |
| Hệ thống sắp xếp cạnh: | Kích thước quang điện |
| Hệ thống điều khiển điện tử: | PLC |
| Giao diện người dùng: | Màn hình cảm ứng 10 inch (254mm) |
| Đếm vòng quay: | 0 ~ 9999.9 |
| Năng lượng cuộn: | 15kw |
| Tốc độ cuộn: | 0 ~ 20 vòng/phút |
Hình 1: Phía trước của máy cuộn giấy biến áp BRJ800-2

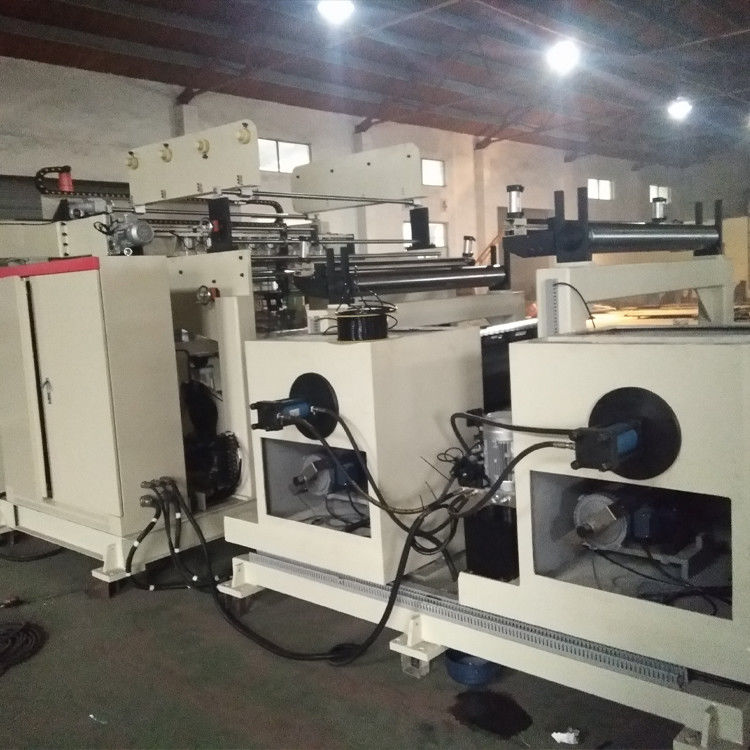

Hình 2: Phía sau của máy cuộn giấy biến áp BRJ800-2
