Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tên sản phẩm: | máy quấn lá biến áp | chức năng: | cuộn dây máy biến áp |
|---|---|---|---|
| Quyền lực: | 22kw | Tốc độ quay: | 0 ~ 18 vòng / phút |
| Độ dày màng Cu: | 0,2 ~ 2,0mm | Độ dày màng Al: | 0,3 ~ 3,0mm |
| đơn vị gỡ rối: | 2 bộ | Sự bảo đảm: | 12 tháng |
| Làm nổi bật: | Máy cuộn lá biến áp 18rpm,Máy cuộn lá biến áp hàn TIG,Máy cuộn dây biến áp chính xác |
||
Máy cuộn lá biến áp nhựa đúc hàn TIG để cuộn dây chính xác
Sự miêu tảcủa máy cuộn lá biến ápBRJ1400-2
Máy cuộn lá máy biến áp BRJ1400-2 là thiết bị tiên tiến được sử dụng để cuộn dây máy biến áp sử dụng dây dẫn lá một cách chính xác và hiệu quả.Máy cuộn lá máy biến áp kết hợp công nghệ tiên tiến và tự động hóa để đơn giản hóa và nâng cao quy trình cuộn dây, đồng thời đảm bảo các cuộn dây được quấn đều và chặt, giúp cải thiện hiệu suất của máy biến áp.Với hai bộ giải mã lá mỏng và hai bộ giải mã cách điện, máy cuộn lá biến áp có thể xử lý một hoặc hai lớp dây dẫn lá và xử lý một hoặc hai lớp giấy cách điện.Máy quấn lá biến áp có thể hàn lá và thanh cái cùng với quá trình hàn TIG.Máy cuộn lá biến áp có tính năng khởi động chậm, chạy êm và vận hành dễ dàng.
Chủ yếucthành phầncủa máy cuộn lá biến ápBRJ1400-2
1. Khung chính
2. Bộ phận cuộn dây
3. Bộ trang trí giấy bạc
4. Bộ trang trí cách nhiệt
5. Bộ nạp dải cuối
6. Hệ thống làm sạch
7. Hệ thống cắt
8. Hệ thống gỡ lỗi giấy bạc
9. Hệ thống căn chỉnh cạnh
10. Bộ phận hàn tự động
11. Hệ thống điều khiển điện tử
12. Hệ thống khí nén
Kỹ thuậtPthông sốcủa máy cuộn lá biến ápBRJ1400-2
Thông số kỹ thuật tiêu chuẩn điển hình của máy quấn lá biến áp BRJ1400-2 được trình bày dưới đây, tuy nhiên, máy quấn lá biến áp cũng có thể được sản xuất theo yêu cầu.
| Chiều rộng lá tối đa: | 1.400mm |
| Tối đa.Cuộn dây đã hoàn thành OD.: | 1.000mm |
| Hình dạng cuộn hoàn thành: | hình bầu dục, tròn và hình chữ nhật, vv. |
| Vật liệu lá dẫn điện: | Đồng hoặc nhôm |
| Vật liệu dẫn điện tối đa OD.: | Φ1.000mm |
| ID vật liệu dẫn điện.: | Φ500mm |
| Số trang trí giấy bạc: | 2 chiếc |
| Phạm vi mở rộng của bộ trang trí giấy bạc: | Φ460 ~ 520mm |
| Tối đa.Trọng lượng cuộn: | 2.500kg |
| Kích thước trục gá quanh co: | 80×80×1750 mm |
| Chế độ hàn: | TIG |
| Chế độ cắt: | Cắt đĩa điện |
| Số trang trí cách nhiệt: | 2 chiếc |
| Tối đa.Vật liệu cách nhiệt OD.: | Φ400mm |
| ID vật liệu cách nhiệt.: | Φ76mm |
| Bộ nạp dải cuối cùng: | 8 chiếc |
| Hệ thống căn chỉnh cạnh: | Cảm biến quang điện |
| Hệ thống điều khiển: | PLC |
| Giao diện người dùng: | Màn hình cảm ứng 10 inch (254mm) |
| Phạm vi đếm: | 0 - 9999,9 |
| Tổng khối lượng: | 8000Kg |
| Kích thước (LxWxH) | 5800x2850x2500mm |

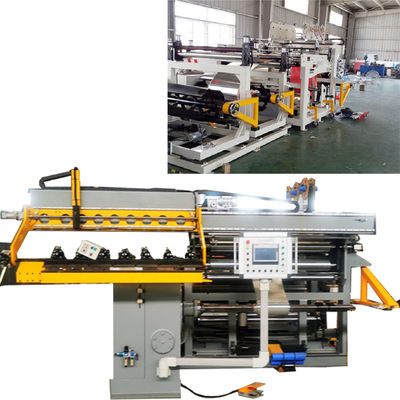

Hình 1: Mặt trước của máy quấn lá biến áp BRJ1400-2
Hình 2: Mặt sau của máy quấn lá biến áp BRJ1400-2
