Chiều rộng cuộn dây Máy cuộn lá gió 1000mm Máy cuộn lá biến áp khô
Đ.mô tảcủa máy cuộn lá biến ápBRJ1000-2
Máy cuộn lá biến áp khôBRJ1000-2Tôimột loại máy đặc biệt được thiết kế đặc biệt để quấn các cuộn lá biến áp hoặc các sản phẩm tương tự.Với chiều rộng tối đa là 1.000 mm, chiếc máy này có thể cuốn 1 hoặc 2 lớp cả lá đồng có độ dày từ 0,2mm đến 2mm và lá nhôm có độ dày từ 0,3mm đến 3mm.Được cung cấp bởi động cơ 15KW, máy quấn lá biến áp được trang bị đủ mô-men xoắn để cuộn lá và giấy cách nhiệt một cách hiệu quả.Cung cấp các chức năng bổ sung là máy cuộn TIG và bộ làm mát bằng nước cho phép máy này tự động hàn các lá kim loại và thanh cái lại với nhau.Hơn nữa, người vận hành có thể tận hưởng trải nghiệm thân thiện với người dùng thông qua điều khiển màn hình cảm ứng.
Chi tiết nhanh về máy cuộn lá biến ápBRJ1000-2
1) Hai bộ trang trí giấy bạc
2) Hai bộ trang trí cách nhiệt
3) Bộ cấp dải điền đầy cuối
4) Hệ thống làm sạch
5) Hệ thống gỡ lỗi lá
6) Hệ thống cắt lá
7) Hệ thống căn chỉnh cạnh
8) Bộ phận hàn tự động
Kỹ thuậtPthông sốcủa máy cuộn lá biến ápBRJ1000-2
Thông số kỹ thuật tiêu chuẩn điển hình của máy cuộn lá biến áp BRJ1000-2 được trình bày bên dưới, tuy nhiên máy cuộn lá cũng có thể được sản xuất theo yêu cầu.
| tối đa.Chiều rộng lá: | 1.000mm |
| Hình dạng cuộn dây vết thương: | hình bầu dục, hình tròn và hình chữ nhật, vv |
| Vật liệu dây dẫn tối đa OD.: | Φ1,000mm |
| ID vật liệu dây dẫn.: | Φ500mm |
| Số trang trí lá: | 2 chiếc |
| Chiều dài trang trí lá: | 1.050mm |
| Foil Decoiler Mở rộng phạm vi: | Φ420 ~ 520mm |
| Kích thước trục quanh co: | 80×80×1350 mm |
| Chế độ cắt: | cắt đĩa điện |
| Hệ thống gỡ lỗi lá: | khí nén |
| Hệ thống làm sạch: | khí nén |
| Số trang trí cách nhiệt: | 2 chiếc |
| Vật liệu cách nhiệt tối đa OD.: | Φ400mm |
| ID vật liệu cách nhiệt.: | Φ76mm |
| Chiều rộng vật liệu cách nhiệt tối đa: | 1.050mm |
| Trục trang trí cách nhiệt: | Có thể mở rộng (hành động đóng/mở bằng khí nén) |
| End-fill Strip Feeder: | 8 chiếc |
| Hệ thống căn chỉnh cạnh: | cảm biến quang điện |
| Hệ thống điều khiển điện tử: | plc |
| Điện quanh co: | 15kw |
| Tốc độ cuộn dây: | 0 ~ 20 vòng/phút |
| Phạm vi đếm lượt: | 0 ~ 9999,9 |

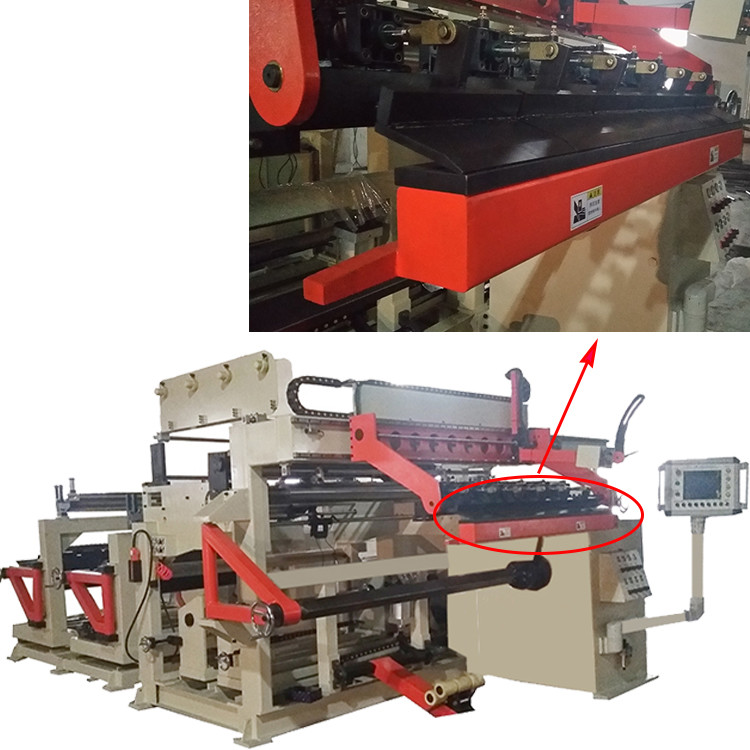

Hình 1: Mặt trước máy quấn lá biến áp BRJ1000-2
Hình 2: Mặt sau máy quấn lá biến áp BRJ1000-2
