Hiệu quả cao Ba cuộn dây đồng nhỏ Winder Máy cuộn dây tự động
Sự miêu tảcủa máy cuộn dây tự động ZPX150-3
Máy quấn cuộn tự động ZPX150-3 là máy cuộn chuyên nghiệp để cuộn dây cuộn.Loại máy quấn cuộn dây tự động này là một loại máy cuộn dây hiệu quả cao, có thể được sử dụng để quấn ba cuộn dây giống nhau với chiều cao tối đa 150mm mỗi cuộn cùng một lúc.Máy cuộn dây tự động có thể cuộn cả dây tròn và dây phẳng.Động cơ 4kw được sử dụng để truyền động cho trục quấn.Máy cuộn dây tự động được cung cấp thanh dẫn dây để đặt dây tự động.Hướng dẫn dây được điều khiển bởi một động cơ servo, đảm bảo độ chính xác và hiệu quả.
Chủ yếucnhững người ủng hộcủa máy cuộn dây tự động ZPX150-3
1. Khung thép chính được hàn bằng thép
2. Bộ phận cuộn dây chính, bao gồm động cơ cuộn dây và trục cuộn dây
3. Bộ phận đặt dây tự động, được điều khiển bởi động cơ servo 750w
4. Hệ thống điều khiển dựa trên PLC,
5. Hệ thống khí nén
6. Động cơ servo
7. Bàn đạp chân
Kỹ thuậtPthông sốcủa máy cuộn dây tự động ZPX150-3
Thông số kỹ thuật tiêu chuẩn điển hình của máy quấn cuộn tự động ZPX150-3 được trình bày bên dưới, tuy nhiên, máy cuộn cuộn cũng có thể được sản xuất theo yêu cầu.
| Chiều cao trung tâm: | 900 mm |
| Kích thước trục vuông: | 40x40mm |
| Đường kính dây tròn: | Ø0,3-4,0 mm |
| tối đa.Kích thước dây phẳng: | 3x8mm |
| ID cuộn đã hoàn thành.: | Phụ thuộc vào khuôn của bạn (kích thước trục 40 * 40 mm) |
| tối đa.Đã hoàn thành cuộn dây OD.: | Ø400 mm |
| tối đa.Chiều dài mỗi cuộn dây: | 150mm |
| Công suất động cơ quanh co: | 4kw |
| Tốc độ cuộn dây: | 0 ~ 200 vòng / phút |
| Quy định tốc độ cuộn dây: | Biến tần và điều chỉnh tốc độ vô cấp |
| Hệ thống điều khiển: | plc |
| Trải rộng sân: | tối thiểubước: 0,01 mm |
| Chế độ đếm: | đếm 5 chữ số, |
| tối đa.Cài đặt sẵn số lượt: | 9999,9 |

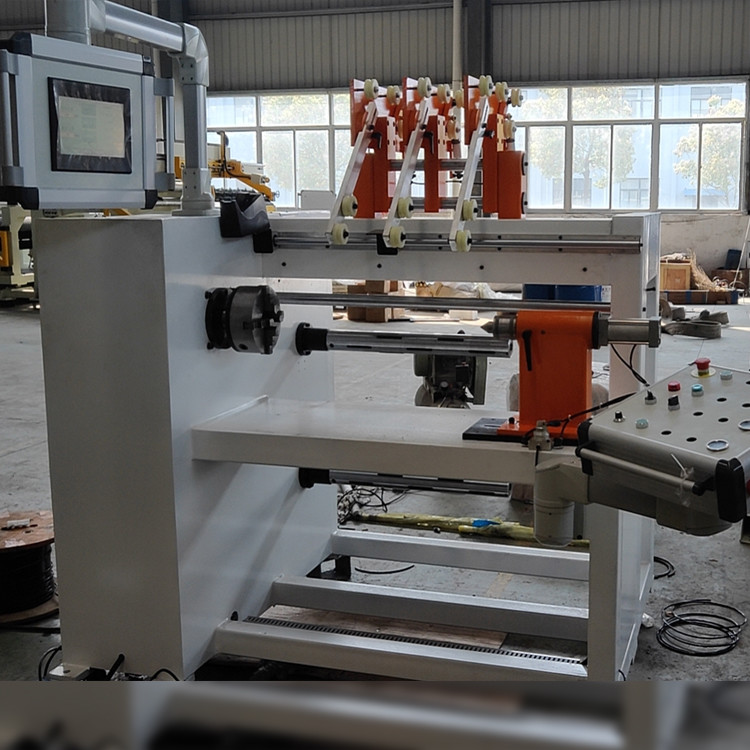

Hình 1: Toàn cảnh máy cuộn dây tự động ZPX150-3
Hình 2: Hướng dẫn lên dây của máy cuốn tự động ZPX150-3
