Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên: | máy quấn lá biến áp | Cách sử dụng: | cuộn dây quanh co |
|---|---|---|---|
| Quyền lực: | 22Kw | Tốc độ quanh co: | 0 ~ 18 vòng / phút |
| Độ dày lá Cu: | 0,2 ~ 2,0mm | độ dày lá kim loại: | 0,3 ~ 3,0mm |
| đơn vị gỡ rối: | 2 bộ | đơn vị làm sạch: | 2 bộ |
| Làm nổi bật: | Thiết bị chế tạo máy biến áp điều khiển PLC,Máy cuộn lá biến áp loại khô,Máy cuộn lá điều khiển PLC |
||
Thiết bị chế tạo máy biến áp Điều khiển PLC Máy cuộn lá biến áp loại khô
Sự miêu tảcủa máy cuộn lá biến ápBRJ1400-2
Máy cuộn dây máy biến áp BRJ1400-2 chủ yếu được sử dụng để cuộn dây máy biến áp loại khô điện áp thấp và các sản phẩm tương tự khác.Máy quấn lá biến áp có thể dùng để quấn cả lá đồng và lá nhôm có chiều rộng từ 200mm đến 1400mm.Máy quấn lá biến áp có thể quấn một hoặc hai lớp lá và một hoặc hai lớp vật liệu cách điện, chẳng hạn như giấy hoặc vật liệu tương tự.Máy cuộn lá máy biến áp có thể tự động hàn lá với thanh cái.Với các cảm biến quang điện, máy quấn lá biến áp có thể căn chỉnh mép cuộn dây quấn khi quấn.Với hệ thống điều khiển dựa trên PLC và màn hình cảm ứng, máy quấn lá biến áp có thể vận hành dễ dàng.
Chủ yếucnhững người ủng hộcủa máy cuộn lá biến ápBRJ1400-2
1. Khung chính
2. Đơn vị cuộn dây
3. Trang trí giấy bạc
4. Trang trí cách nhiệt
5. Bộ cấp dải chiết rót cuối
6. Hệ thống làm sạch
7. Hệ thống cắt
8. Hệ thống gỡ lỗi lá
9. Hệ thống căn chỉnh cạnh
10. Bộ hàn tự động
11. Hệ thống điều khiển điện tử
12. Hệ thống khí nén
Kỹ thuậtPthông sốcủa máy cuộn lá biến ápBRJ1400-2
Thông số kỹ thuật tiêu chuẩn điển hình của máy quấn lá biến áp BRJ1400-2 được trình bày bên dưới, tuy nhiên, máy cuộn lá biến áp cũng có thể được sản xuất theo yêu cầu.
| Chiều rộng lá tối đa: | 1.400mm |
| tối đa.Đã hoàn thành cuộn dây OD.: | 1.000mm |
| Hình dạng cuộn đã hoàn thành: | hình bầu dục, tròn và hình chữ nhật, vv |
| Vật liệu lá dẫn điện: | Đồng hoặc nhôm |
| Vật liệu dây dẫn tối đa OD.: | Φ1,000mm |
| ID vật liệu dây dẫn.: | Φ500mm |
| Số trang trí lá: | 2 chiếc |
| Foil Decoiler Mở rộng phạm vi: | Φ460 ~ 520mm |
| tối đa.Trọng lượng cuộn dây: | 2.500kg |
| Kích thước trục gá cuộn dây: | 80×80×1750 mm |
| Chế độ hàn: | TIG |
| Chế độ cắt: | cắt đĩa điện |
| Số trang trí cách nhiệt: | 2 chiếc |
| tối đa.Vật liệu cách nhiệt OD.: | Φ400mm |
| ID vật liệu cách nhiệt.: | Φ76mm |
| Bộ nạp dải làm đầy cuối: | 8 chiếc |
| Hệ thống căn chỉnh cạnh: | cảm biến quang điện |
| Hệ thống điều khiển: | plc |
| Giao diện người dùng: | Màn hình cảm ứng 10inch (254mm) |
| Phạm vi đếm: | 0 - 9999,9 |
| Tổng khối lượng: | 8000Kg |
| Kích thước (LxWxH) | 5800x2850x2500mm |

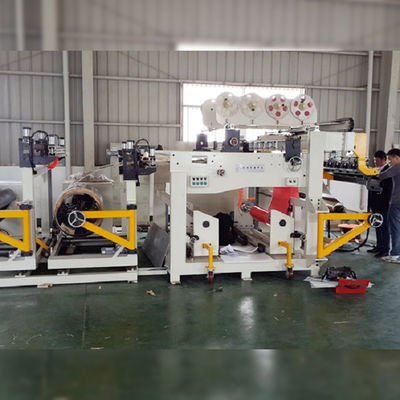

Hình 1: Mặt trước máy quấn lá biến áp BRJ1400-2
Hình 2: Mặt sau máy quấn lá biến áp BRJ1400-2
