Máy cuộn lá biến áp điện áp thấp Cuộn lá đồng và lá nhôm
Dsự mô tảcủa tmáy cuộn giấy ransformerBRJ800-2
Máy quấn lá biến áp BRJ800-2 là thiết bị quấn dây đặc biệt dùng để quấn lá đồng hoặc nhôm để làm cuộn dây máy biến áp bằng nhựa đúc.Loại máy quấn lá biến áp được cung cấp động cơ 15kw, cung cấp momen xoắn lớn để quấn một hoặc hai lớp lá với chiều rộng tối đa 800mm.Với hàn TIG, máy quấn lá có thể hàn lá và thanh cái với nhau.Các thông số của cuộn dây quấn có thể được nhập thông qua màn hình cảm ứng.Máy cuộn lá biến áp có tính năng khởi động chậm, chạy êm, tự động hóa cao, đầy đủ chức năng, lực kéo mạnh, vận hành dễ dàng, v.v.
Chi tiết nhanh về máy cuộn lá biến ápBRJ800-2
1) Hai bộ giải mã giấy bạc
2) Hai bộ giải mã giấy cách nhiệt
4) Bộ nạp dải cuối điền
5) Hệ thống làm sạch
6) Hệ thống khử cặn
7) Hệ thống căn chỉnh cạnh
8) Đơn vị hàn tự động
Kỹ thuậtPcon nhệncủa máy cuộn lá biến ápBRJ800-2
Thông số kỹ thuật tiêu chuẩn điển hình của máy cuộn lá biến áp BRJ800-2 được trình bày dưới đây, tuy nhiên máy cũng có thể được sản xuất theo yêu cầu.
| Chiều rộng lá: | 200 ~ 800mm |
| Hình dạng cuộn hoàn thành: | hình bầu dục, hình tròn và hình chữ nhật |
| Vật liệu cung cấp OD: | 1.000mm |
| ID vật liệu cung cấp: | 500mm |
| Số trang trí giấy bạc: | 2 chiếc |
| Chiều dài trang trí giấy bạc: | 850mm |
| Phạm vi mở rộng của Foil Decoiler: | 420 ~ 520mm |
| Kích thước trục quanh co: | 80 × 80 × 1150 mm |
| Máy cắt: | Máy cắt đĩa điện |
| Số trang trí cách nhiệt: | 2 chiếc |
| Tối đaVật liệu cách nhiệt OD: | 400mm |
| ID vật liệu cách nhiệt: | 75mm |
| Tối đaChiều rộng vật liệu cách nhiệt: | 850mm |
| Hệ thống căn chỉnh cạnh: | Cảm biến quang điện |
| Hệ thống điều khiển: | PLC |
| Giao diện người dùng: | Màn hình cảm ứng 10 inch (254mm) |
| Phạm vi lượt đếm: | 0 ~ 9999,9 |
| Điện quanh co: | 15kw |
| Tốc độ quanh co: | 0 ~ 20 vòng / phút |

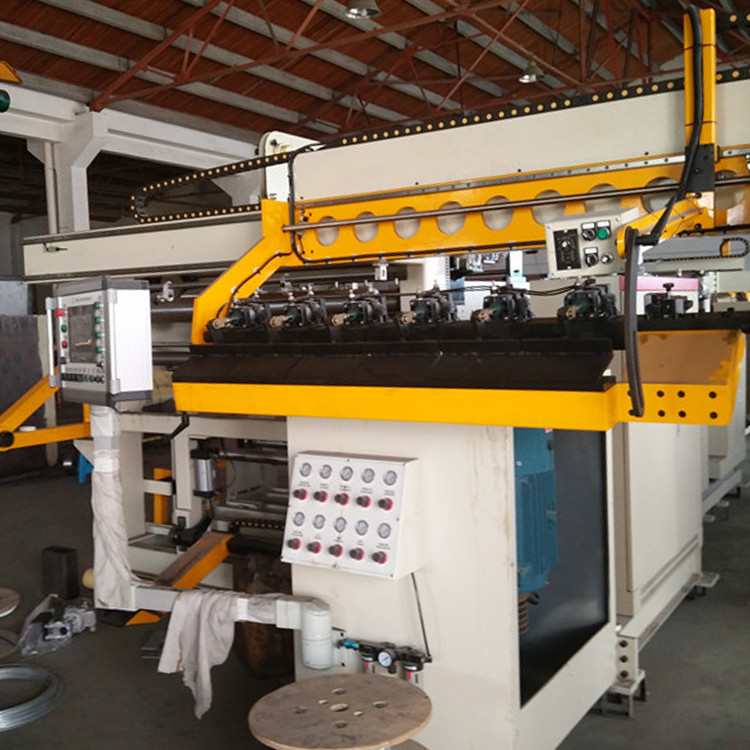

Hình 1: Mặt trước của máy cuộn giấy biến áp BRJ800-2
Hình 2: Mặt sau của máy cuộn giấy biến áp BRJ800-2
