Thiết bị công nghiệp Máy cuộn lá biến áp bằng nhựa đúc với lá rộng 1600mm
Giới thiệucủa máy cuộn lá biến áp BRJ1600-2
Máy quấn lá biến áp nhựa đúc BRJ1600-2 là thiết bị đặc biệt dùng để quấn các cuộn dây thép làm biến áp nhựa đúc hoặc các sản phẩm tương tự khác.Cả lá đồng và lá nhôm đều có thể được quấn bằng máy quấn lá biến áp.Với động cơ có công suất 30kw, máy quấn giấy biến áp có thể quấn một hoặc hai lớp giấy bạc và một hoặc hai lớp giấy cách điện.Bộ hàn TIG được sử dụng để hàn lá và thanh cái với nhau.Máy cuộn lá biến áp được cung cấp với hệ thống điều khiển PLC, giúp cho máy cuộn lá máy biến áp được vận hành dễ dàng.
Đặc trưngcủa máy cuộn lá biến ápBRJ1600-2
Các thông số chính của máy cuộn lá biến ápBRJ1600-2
Dưới đây là thông số kỹ thuật tiêu chuẩn của máy cuộn lá biến áp BRJ1600-2, tuy nhiên, máy cuộn lá máy biến áp cũng có thể được sản xuất theo yêu cầu.
| Chiều dài trục (chiều rộng lá): | 350 ~ 1.600mm |
| Đã hoàn thành OD cuộn dây.: | ≤1,000mm |
| Độ dày lá AL: | 0,3 ~ 3,0 mm |
| Độ dày lá Cu: | 0,2 ~ 2,0 mm |
| Vật liệu dẫn OD: | ≤1,000mm |
| ID vật liệu dẫn: | 500mm |
| Số trang trí giấy bạc: | 2 chiếc |
| Số trang trí cách nhiệt: | 2 chiếc |
| Điện quanh co: | 30kw |
| Tốc độ quanh co: | 0 ~ 16 vòng / phút |
| Chế độ hàn: | TIG |
| Chế độ cắt: | Máy cắt đĩa điện |
| Hệ thống làm hỏng lá: | Điều khiển khí nén |
| Làm sạch thiết bị giấy bạc: | Điều khiển khí nén |
| Hệ thống căn chỉnh cạnh: | Cảm biến quang điện |
| Phạm vi lượt đếm: | 0 ~ 9999,9 |

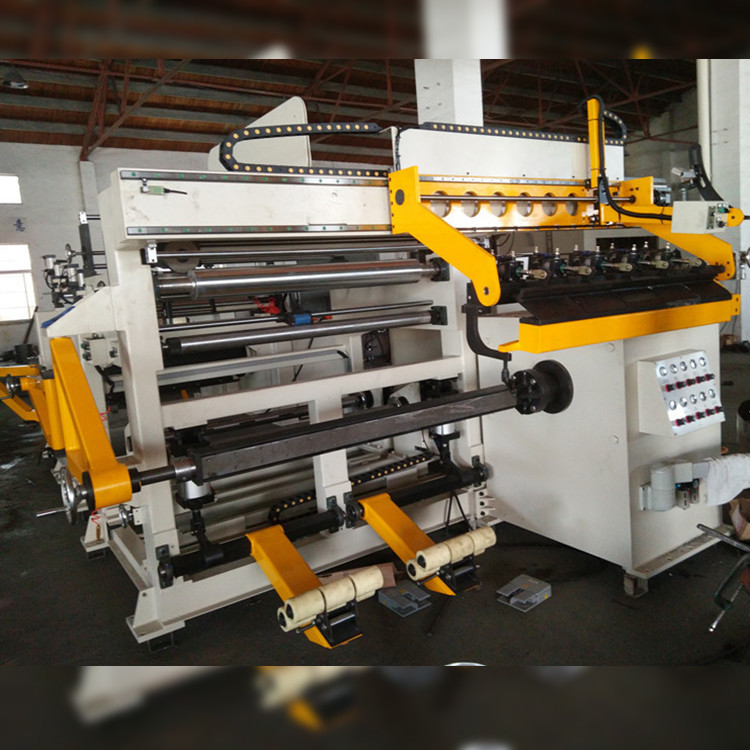

Hình 1: Mặt trước của máy cuộn giấy biến áp BRJ1600-2
Hình 2: Mặt sau của máy cuộn giấy biến áp BRJ1600-2
