Máy cuộn giấy biến áp biến áp một lớp bằng đồng với hàn áp suất lạnh
Sự mô tảcủa máy cuộn lá biến áp BRJ200
Máy quấn lá biến áp tự động BRJ200 là một loại máy quấn lá hàn áp suất lạnh, có thể được sử dụng để quấn cuộn dây máy biến áp và các sản phẩm tương tự khác.Một động cơ servo được sử dụng để truyền động máy, đảm bảo độ chính xác của cuộn dây.Hàn áp lực lạnh được sử dụng để hàn cả vật liệu khác nhau, chẳng hạn như lá đồng và thanh cái nhôm và cùng một vật liệu, chẳng hạn như lá đồng và thanh cái đồng với nhau.Với màn hình cảm ứng và hệ thống điều khiển PLC, việc vận hành máy cuộn lá rất dễ dàng.
Nhanhdkhắc tinhs của máy cuộn lá biến áp BRJ200
Kỹ thuậtPcon nhệncủa máy cuộn lá biến áp BRJ200
Thông số kỹ thuật tiêu chuẩn điển hình củamáy cuộn lá biến ápBRJ200 được hiển thị bên dưới, tuy nhiên, máy cũng có thể được sản xuất nhưyêu cầu.
| Tối đaChiều rộng lá: | 200mm |
| Đã hoàn thành cuộn dây OD.: | 600mm |
| Hình dạng cuộn dây vết thương: | Hình tròn, Hình bầu dục và Hình chữ nhật, v.v. |
| Vật liệu dẫn: | Đồng hoặc nhôm |
| Độ dày lá Cu: | 0,2 ~ 2,0mm |
| Độ dày lá Al: | 0,3 ~ 3,0mm |
| ID vật liệu lá: | 500mm |
| OD vật liệu lá tối đa: | 1000mm |
| Số trang trí giấy bạc: | 1 cái |
| Phạm vi mở rộng của Foil Decoiler: | Φ420 ~ Φ520mm |
| Trọng lượng cuộn dây tối đa: | 750kg |
| Chế độ chỉnh lưu: | Cảm biến quang điện |
| Chỉnh lưu độ chính xác độ lệch: | ± 0,5mm |
| Đơn vị làm sạch: | khí nén |
| Số trang trí giấy cách nhiệt: | 1 bộ |
| OD cuộn giấy cách điện tối đa.: | 400mm |
| ID cuộn giấy cách nhiệt: | 76mm |
| Trục trang trí giấy cách nhiệt: | Có thể mở rộng (hành động đóng / mở bằng khí nén) |
| Tốc độ quanh co: | 0 ~ 60 vòng / phút |
| Tối đaMô-men xoắn làm việc: | 3.000Nm |
| Điện quanh co: | 4kw |
| Áp suất hàn: | 200 KN |
| Thiết bị hàn nguội: | 1 bộ |
| Thiết bị định vị: | 1 bộ |
| Thiết bị mài: | 1 bộ |
| Khuôn hàn nguội: | 6 bộ |
| Hệ thống điều khiển: | PLC |
| Giao diện hoạt động: | Màn hình cảm ứng |
| Dải đếm: | 0 ~ 9999,9 |

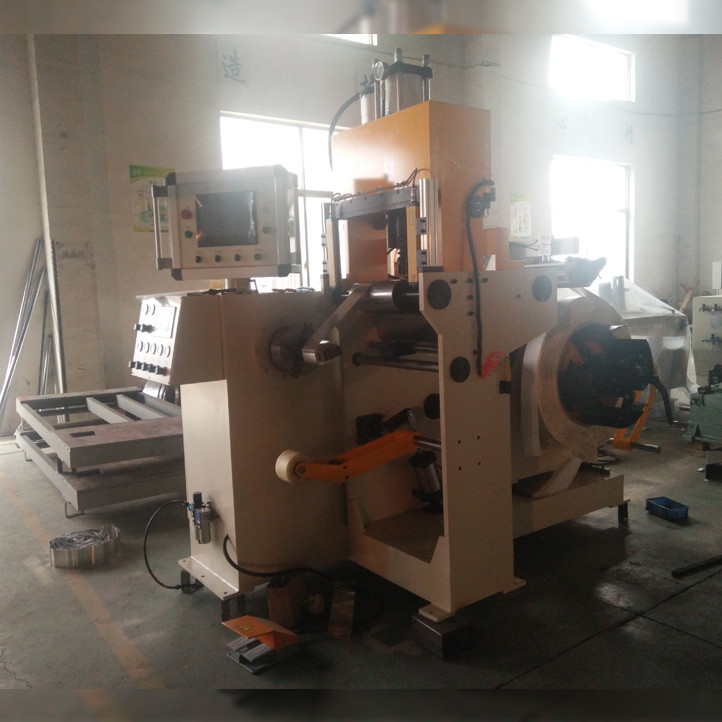

Hình 1: Máy cuộn lá biến áp Hình ảnh phía trước của BRJ200
Hình 2: Máy cuộn lá biến áp Bộ hàn áp suất lạnh BRJ200
