Máy hàn cuộn dây biến áp điện áp thấp TIG Cuộn dây hai lớp Lá đồng
Giới thiệucủa máy cuộn lá biến áp BRJ1600-2
Máy quấn lá biến áp kiểu khô BRJ1600-2 là thiết bị chế tạo máy biến áp hạng nặng dùng để quấn cuộn dây lá để sản xuất máy biến áp nhựa đúc.Loại máy cuộn giấy biến áp này có thể quấn lá đồng hoặc nhôm với chiều rộng tối đa 1600mm và giấy cách điện gió.Động cơ 30kw được sử dụng để truyền động cho máy, có thể cuốn một hoặc hai lớp giấy bạc và một hoặc hai lớp giấy cách nhiệt.Máy quấn lá có thể chỉnh sửa vị trí của lá bằng cảm biến quang điện.Với hệ thống điều khiển PLC, máy cuốn lá có thể cuốn lá tự động theo thông số đầu vào.
Đặc trưngcủa máy cuộn lá biến ápBRJ1600-2
Các thông số chính của máy cuộn lá biến ápBRJ1600-2
Sau đây là thông số kỹ thuật tiêu chuẩn của máy quấn lá biến áp BRJ1600-2, tuy nhiên, máy quấn lá cũng có thể được sản xuất theo yêu cầu.
| Chiều dài trục (chiều rộng lá): | 350 ~ 1.600mm |
| Đã hoàn thành OD cuộn dây.: | ≤1,000mm |
| Độ dày lá AL: | 0,3 ~ 3,0 mm |
| Độ dày lá Cu: | 0,2 ~ 2,0 mm |
| Vật liệu dẫn OD: | ≤1,000mm |
| ID vật liệu dẫn: | 500mm |
| Số trang trí giấy bạc: | 2 chiếc |
| Số trang trí cách nhiệt: | 2 chiếc |
| Điện quanh co: | 30kw |
| Tốc độ quanh co: | 0 ~ 16 vòng / phút |
| Chế độ hàn: | TIG |
| Chế độ cắt: | Máy cắt đĩa điện |
| Hệ thống làm hỏng lá: | Điều khiển khí nén |
| Làm sạch thiết bị giấy bạc: | Điều khiển khí nén |
| Hệ thống căn chỉnh cạnh: | Cảm biến quang điện |
| Phạm vi lượt đếm: | 0 ~ 9999,9 |

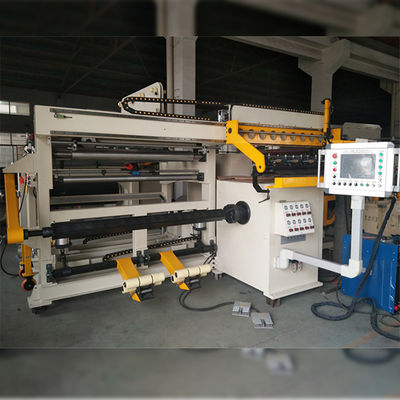

Hình 1: Mặt trước của máy cuộn giấy biến áp BRJ1600-2
Hình 2: Mặt sau của máy cuộn giấy biến áp BRJ1600-2
