Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên: | máy cuộn lá biến áp | Hàm số: | cuộn dây cuộn |
|---|---|---|---|
| Động cơ quanh co: | 15kw | Tốc độ quanh co: | 18 vòng / phút |
| Độ dày lá Cu: | 0,2 ~ 2,0mm | Độ dày lá Al: | 0,3 ~ 3,0mm |
| Đơn vị đốt cháy: | 1 bộ | Bộ phận làm sạch: | 1 bộ |
| Làm nổi bật: | Máy cuộn lá biến áp một lớp,Máy cuộn lá đồng biến áp loại khô,Máy cuộn lá biến áp 1 lớp |
||
Một lớp có chiều rộng 1400 mm Dải lá đồng Máy cuộn dây loại khô Máy biến áp
Sự mô tảcủa máy cuộn lá biến ápBRJ1400
Máy cuộn lá biến áp BRJ1400 chủ yếu được sử dụng để quấn cuộn dây máy biến áp loại khô hạ áp và các sản phẩm tương tự khác.Dây dẫn lá có thể là đồng hoặc dải nhôm.Loại máy cuộn giấy biến áp này, tức là Máquina de bobinado de láminas de aluminio, có thể xử lý một lớp lá dẫn và một hoặc hai lớp vật liệu cách điện, chẳng hạn như giấy hoặc vật liệu tương tự.Máy quấn lá biến áp có thể được sử dụng để quấn lá với chiều rộng tối đa 1400mm.Với bộ TIG, máy quấn lá biến áp có thể hàn các lá với thanh cái với nhau.Căn chỉnh cạnh lá tự động đảm bảo các cạnh cuộn dây thẳng và mịn khi cuộn dây.Với hệ thống điều khiển PLC, việc vận hành máy cuộn lá biến áp dễ dàng thông qua màn hình cảm ứng.
Chínhcomponentscủa máy cuộn lá biến ápBRJ1400
1. Khung chính
2. Bộ phận cuộn dây
3. Trang trí giấy bạc
4. Trang trí cách nhiệt
5. Bộ nạp dải cuối làm đầy
6. Hệ thống làm sạch
7. Hệ thống cắt
8. Hệ thống khử cặn lá
9. Hệ thống căn chỉnh cạnh
10. Bộ phận hàn tự động
11. Hệ thống điều khiển điện tử
12. Hệ thống khí nén
Kỹ thuật pcon nhệncủa máy cuộn lá biến ápBRJ1400
Thông số kỹ thuật tiêu chuẩn điển hình của máy cuộn lá biến áp BRJ1400 được trình bày dưới đây, tuy nhiên, máy cuộn lá máy biến áp cũng có thể được sản xuất theo yêu cầu.
| Chiều dài trục (chiều rộng lá): | 1.400mm |
| Tối đaĐã hoàn thành OD cuộn dây.: | 1.000mm |
| Hình dạng cuộn hoàn thành: | hình bầu dục, hình tròn và hình chữ nhật, v.v. |
| Vật liệu lá dẫn: | Đồng hoặc nhôm |
| Vật liệu dẫn OD: | Ø1,000mm, tối đa |
| ID vật liệu dẫn: | Ø500mm |
| Số trang trí giấy bạc: | 1 cái |
| Đường kính trang trí giấy bạc: | phạm vi điều chỉnh Ø400 ~ 520mm |
| Tối đaTrọng lượng cuộn dây: | 1.500KG |
| Kích thước trục cuốn: | 80 × 80 × 1750 mm |
| Chế độ hàn: | TIG |
| Chế độ cắt: | Máy cắt đĩa điện |
| Số trang trí cách nhiệt: | 2 chiếc |
| Tối đaVật liệu cách nhiệt OD: | Ø400mm |
| ID vật liệu cách nhiệt: | Ø76mm |
| Bộ nạp dải cuối điền: | 8 chiếc |
| Hệ thống căn chỉnh cạnh: | Cảm biến quang điện |
| Hệ thống điều khiển điện tử: | PLC |
| Giao diện người dùng: | Màn hình cảm ứng 10 inch (254mm) |
| Phạm vi lượt đếm: | 0 ~ 9999,9 |
| Tổng khối lượng: | 7000Kg |
| Kích thước (LxWxH): | 4500 x 2850 x 2500mm |

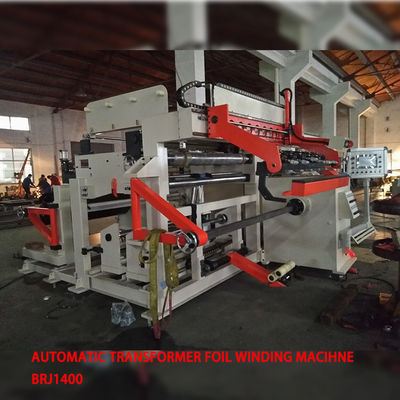

Hình 1: Mặt trước của máy cuộn giấy biến áp BRJ1400
Hình 2: Mặt sau của máy cuộn giấy biến áp BRJ1400
