Sơ lược về máy cuộn dây tự động ZPX800
Máy quấn cuộn dây tự động ZPX800 là máy quấn dây đặc biệt để quấn cuộn dây cuộn kháng và các sản phẩm tương tự khác.Máy quấn dây tự động có thể dùng để quấn cả dây tròn và dây dẹt.Hai mâm cặp được dẫn động bởi động cơ servo và thanh dẫn dây cũng được dẫn động bởi động cơ servo.Tốc độ quấn của máy cuộn dây tự động có thể được điều chỉnh bằng một chiết áp trên bảng màn hình.Bàn đạp chân không chỉ dùng để dừng hoặc khởi động máy cuộn dây mà còn được dùng để chuyển hướng quay.Với hệ thống điều khiển dựa trên PLC, máy cuộn dây tự động có các chức năng khác nhau với các chương trình khác nhau, giúp vận hành máy dễ dàng.
Chủ yếufăn uốngcủa máy cuộn dây tự động ZPX800
Chủ yếuPcon nhệncủa máy cuộn dây tự động ZPX800
| Chiều cao tâm trục uốn lượn từ sàn: | 900mm |
| Kích thước trục: | 40x40x1100mm |
| Chiều rộng cuộn dây tối đa: | 800mm |
| Công suất động cơ chính: | 4,4Kw |
| Tốc độ cuộn dây tối đa: | 160 vòng / phút |
| Quy định tốc độ: | Tần số thay đổi và điều chỉnh tốc độ vô cấp |
| Kích thước dây phẳng tối đa: | 5X12mm |
| Đường kính dây tròn: | Φ0.3 ~ 5.0mm |
| Đường kính quay tối đa: | Φ800mm |
| Công suất tối đa: | 1000kg |
| Pitch Spread tối thiểu | 0,01mm |
| Chế độ đếm: | Đếm 5 chữ số |
| Dải đếm: | 0 ~ 9999,9 |

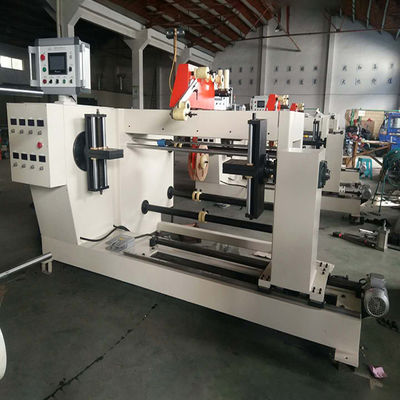

Hình 1: Máy cuộn dây tự động Mặt trước của ZPX800
Hình 2: Mặt sau của máy cuộn dây tự động ZPX800
