Máy cuộn lá biến áp điện áp thấp Thiết bị cuộn lá bằng đồng với TIG
Sự miêu tảcủa máy cuộn lá biến áp BRJ1200-2
Cuộn dây máy biến áp hạ thế BRJ1200-2 chủ yếu dùng để quấn lá đồng hoặc nhôm để làm cuộn dây máy biến áp bằng nhựa đúc.Máy quấn lá biến áp được điều khiển để quấn lá bằng động cơ 15kw và có thể xử lý một hoặc hai lớp lá.Với TIG, máy quấn lá biến áp có thể hàn lá và thanh cái với nhau.Các thông số của sản phẩm có thể được nhập thông qua màn hình cảm ứng, giúp vận hành máy cuộn lá một cách dễ dàng.
Chủ yếucomponentscủa máy cuộn lá biến ápBRJ1200-2
Kỹ thuậtPcon nhệncủa máy cuộn lá biến áp BRJ1200-2
Thông số kỹ thuật tiêu chuẩn điển hình của máy cuộn lá biến áp BRJ1000-2 được trình bày bên dưới, tuy nhiên chúng có thể được sửa đổi theo yêu cầu.
| Chiều rộng lá tối đa: | 1.200mm |
| OD cuộn thành phẩm tối đa: | Φ1,000mm |
| Hình dạng cuộn hoàn thành: | hình bầu dục, hình tròn và hình chữ nhật, v.v. |
| Vật liệu lá dẫn: | Đồng hoặc nhôm |
| Độ dày lá Al: | 0,3 ~ 3,0 mm |
| Độ dày lá Cu: | 0,2 ~ 2,0 mm |
| Vật liệu lá dẫn tối đa OD: | Φ1,000mm |
| ID vật liệu lá dẫn: | Φ500mm |
| Phạm vi mở rộng Decoiler của Conductor: | phạm vi điều chỉnh Φ400 ~ Φ520mm |
| Điện quanh co: | 15KW |
| Tốc độ quanh co: | 0 ~ 20 vòng / phút |
| Chế độ hàn: | TIG |
| Chế độ cắt: | Máy cắt cán điện |
| Trục trang trí cách nhiệt: | Có thể mở rộng (hành động đóng / mở bằng khí nén) |
| Bộ nạp dải cuối điền: | 8 chiếc |
| Hệ thống căn chỉnh cạnh: | Cảm biến quang điện tự động chỉnh lưu độ lệch |
| Độ chính xác chỉnh lưu: | ± 0,5mm |
| Giao diện người dùng: | Màn hình cảm ứng 10 inch (254mm) |
| Phạm vi lượt đếm: | 0 - 9999,9 |

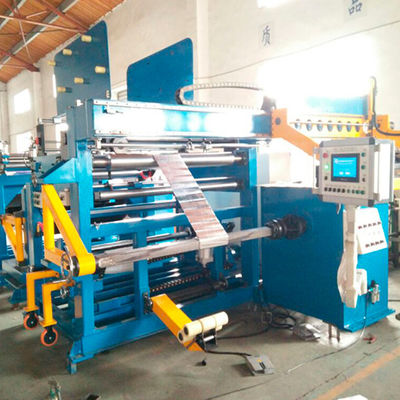

Hình 1: Mặt trước của máy cuộn giấy biến áp BRJ1200-2
Hình 2: Mặt sau của máy cuộn giấy biến áp BRJ1200-2
