Điều khiển PLC Máy cuộn giấy hai lớp Máy biến áp Loại khô

Điều khiển PLC Lớp hai mặt Máquina de registerar láminas Máy cuộn lá biến áp loại khô

Dsự miêu tảcủa máy cuộn lá biến áp BRJ800-2

Máy cuộn lá biến áp BRJ800-2 là một loại máy quấn lá bằng đồng hoặc nhôm, tức là Máquina de registerar láminas, được sử dụng chủ yếu để làm cuộn dây máy biến áp bằng nhựa đúc.Máy cuộn lá biến áp được điều khiển bởi động cơ 15kw Máy ​​quấn lá biến áp được điều khiển bởi động cơ công suất lớn có thể xử lý một hoặc hai lớp dải đồng hoặc dải lá nhôm và một hoặc hai lớp giấy cách điện.Với bộ phận hàn TIG, lá và thanh cái có thể được hàn với nhau.Bộ phận tháo dỡ và bộ phận làm sạch được dẫn động bằng khí nén.Rất dễ vận hành máy cuộn giấy biến áp.

Những thành phần chínhcủa máy cuộn lá biến áp BRJ800-2

1) Khung sắt chính

2) Bộ phận cuộn dây

3) Bộ trang trí dây dẫn bằng lá

4) Trang trí lớp cách nhiệt

5) Giá đỡ dải cuối điền

6) Thiết bị loại bỏ bụi bẩn

7) Cắt cán

8) Bộ phận loại bỏ Burr

9) Hệ thống căn chỉnh cạnh

10) Đơn vị hàn tự động

11) Hệ thống điều khiển điện tử

12) Hệ thống khí nén

Kỹ thuậtPcon nhệncủa máy cuộn lá biến áp BRJ800-2

Thông số kỹ thuật tiêu chuẩn điển hình của máy cuộn lá biến áp BRJ800-2 được trình bày bên dưới, tuy nhiên chúng có thể được sửa đổi theo yêu cầu.

• Chiều rộng lá 200 ~ 800mm
• Wound Coil OD tối đa Φ1000mm
• Foil decoiler số 2 chiếc
• Trang trí giấy bạc Φ480 ~ Φ520mm
• Chế độ hàn TIG
• Bộ trang trí cách nhiệt số 2 chiếc
• Hệ thống điều khiển dựa trên PLC

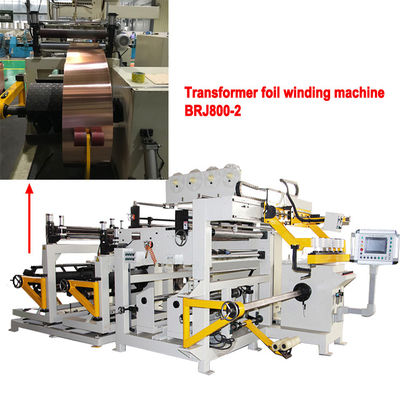

Hình 1: Mặt trước của máy cuộn giấy biến áp BRJ800-2

Hình 2: Mặt sau của máy cuộn giấy biến áp BRJ800-2
