Máy cuộn dây biến áp tự động nhỏ Máquina de bobinado với PLC
Sự miêu tảcủa máy cuộn dây tự động ZPX250
Máy cuộn dây tự động ZPX250 là thiết bị chuyên dụng để quấn cuộn dây máy biến áp ngâm trong dầu và các sản phẩm tương tự khác.Máy cuộn dây tự động có thể quấn không chỉ dây tròn mà cả dây dẹt.Với động cơ quấn dây 3kw, máy quấn dây tự động có thể cung cấp lực kéo lớn để quấn dây đồng hoặc dây nhôm.Thanh dẫn dây được điều khiển bởi một động cơ servo 750w, đảm bảo độ chính xác của việc đặt dây.Các thông số được nhập thông qua màn hình cảm ứng.Nó rất dễ dàng để vận hành máy.
Chủ yếucomponentscủa máy cuộn dây tự động ZPX250
Kỹ thuậtPcon nhệncủa máy cuộn dây tự động ZPX250
Thông số kỹ thuật tiêu chuẩn điển hình của máy cuộn dây tự động ZPX250 được trình bày bên dưới, tuy nhiên, nhữngcó thể dễ dàng sửa đổi theo yêu cầu.
| Chiều cao trung tâm: | 900mm |
| Ụ: | Trung tâm trực tiếp |
| Động cơ quanh co: | 3kw |
| Tốc độ quanh co tối đa | 200 vòng / phút |
| Quy định tốc độ: | điều chỉnh tốc độ vô cấp |
| Hệ thống điều khiển: | PLC |
| Chiều rộng cuộn dây tối đa: | 250mm |
| Đường kính quay tối đa: | Φ500mm |
| Khoảng chênh lệch tối thiểu: | 0,01mm |
| Chức năng cơ bản: | Đếm 5 chữ số |
| Đếm phạm vi rẽ: | 0 ～ 9999,9 |

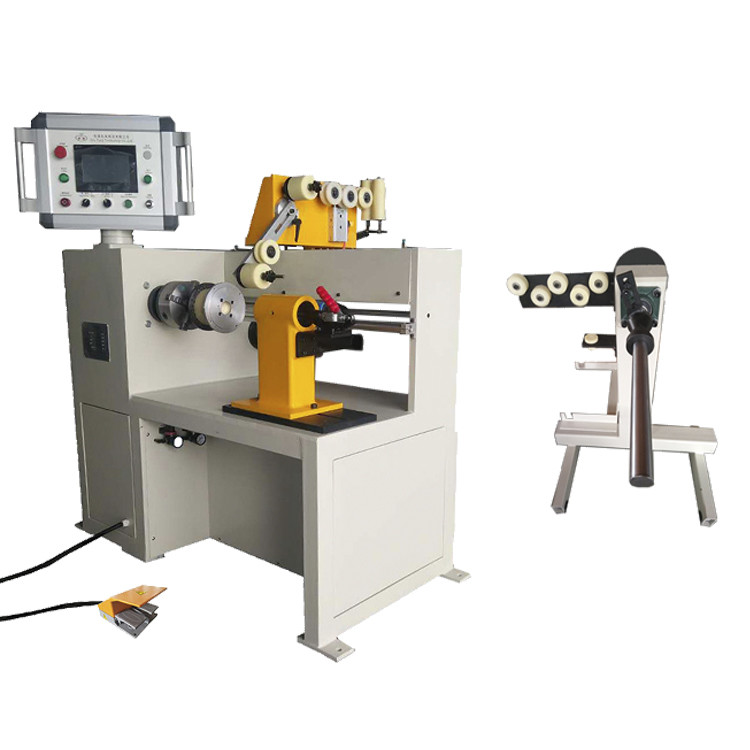

Hình 1: Mặt trước của máy cuộn dây tự động ZPX250
Hình 2: Máy cuộn dây tự động Hướng dẫn dây của ZPX250
